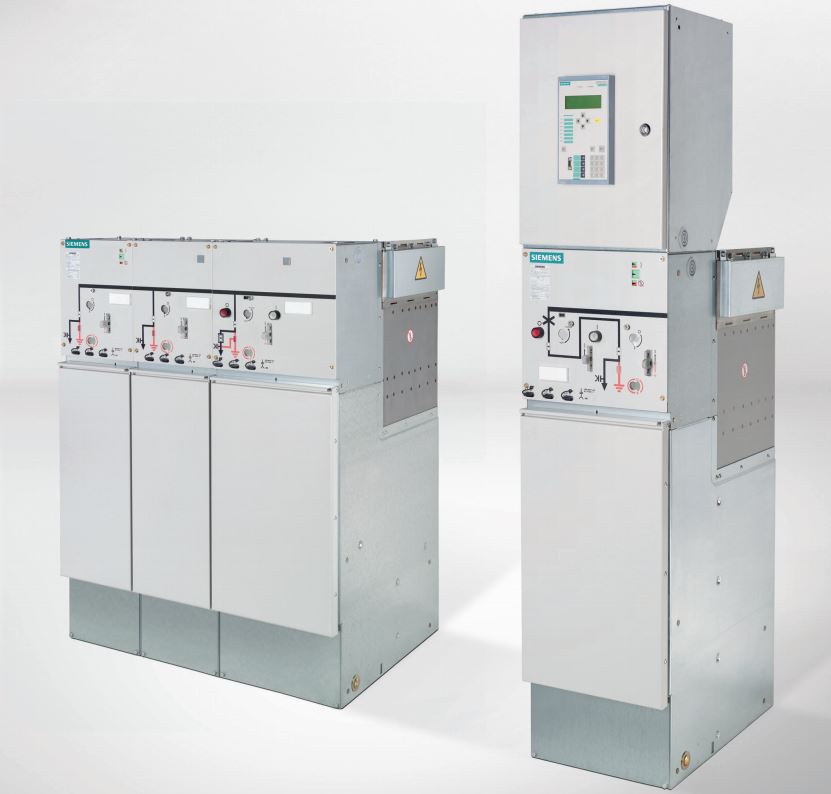

 8DJH气体绝缘中压开关柜

适用于二次配电系统,最高电压 24kV

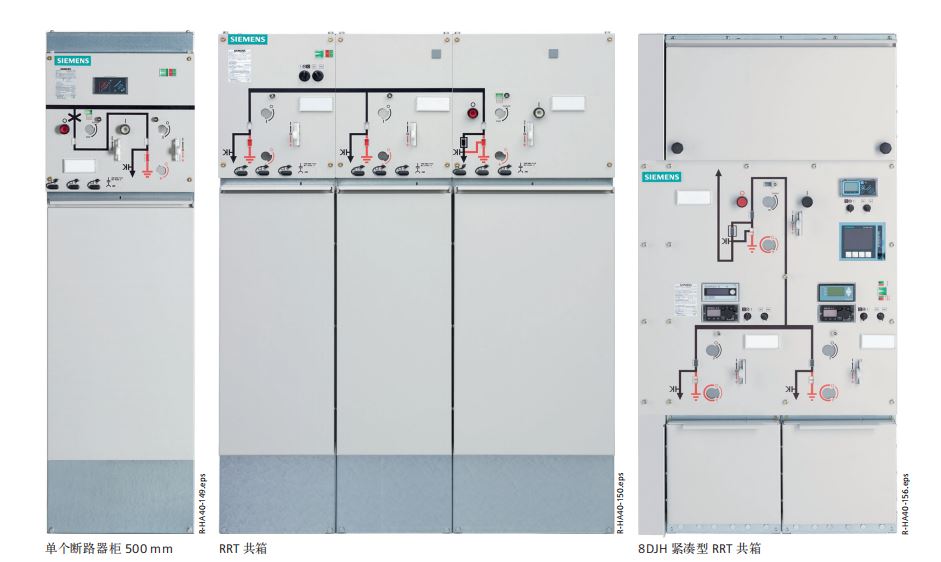

单个断路器柜 500 mm RRT 共箱 8DJH 紧凑型 RRT 共箱

8DJH 型开关柜,是经工厂装配,通过型式试验,适用于户内安
装,三相金属封闭的单母线开关设备。
8DJH 型开关柜应用于公共及工业系统的二级配电系统中,例
如:
• 电力供应和公共设施的环网设备、用户负荷站以及开闭所
• 风力发电站、太阳能发电站以及水力发电站
• 水处理工厂
• 机场、火车站、地铁站
• 露天采矿设施
• 高层建筑

电气参数(最大值)和尺寸

额定电压

kV

7.2

12

15

17.5

24

额定频率

Hz

50 / 60

50 / 60

50 / 60

50 / 60

50 / 60

额定短时工频耐受电压

kV

20 1)

42

36

38

65

额定雷电冲击耐受电压

kV

60 1)

75

95

95

125

额定峰值耐受电流

kA

63/65

63/65

63/65

63/65

50/55

额定短路关合电流

kA

63/65

63/65

63/65

63/65

50/55

额定短时耐受电流 4s 3)

kA

20/21

20/21

20/21

20/21

20/21

额定短时耐受电流 2s

kA

25

25

25

25

20/21

母线额定电流

A

630

630

630

630

630

馈线额定电流

A

200 / 25

0 / 400 /

630 2)















宽度(单元)

mm

310 / 43

0 / 500

2)















深度













不带泄压通道

mm

775

775

775

775

775

带泄压通道

mm

890

890

890

890

890

高度

不带低压室和泄压通道



mm



可选:



1040



/1200 /



1400 /



1700


1) 32 kV / 60 kV,根据部分国家要求
2) 取决于所选的柜型和功能
3) 对于60 Hz系统,为3s

特点 安全



不受环境状况影响
开关柜气箱由不锈钢气密焊接而成,这使得 8DJH 开关柜的高压带电部件:
•不受恶劣环境的影响,如:
–盐雾
–潮气
–灰尘
–凝露
•防止外部物体进入,如:
–灰尘
–污染
–小动物
–湿气

设计紧凑
得益于采用 SF6 气体绝缘,开关柜结构更紧凑,因此:
•可有效利用现有配电房和变电室
•新建项目所需费用更少
•节约宝贵的城市用地

免维护设计
开关柜气箱按照终生密封的压力系统设计。免维护的开关设备和屏蔽型电缆终端可以确保:
•最大化的供电可靠性
•人身安全
•终生密封设计,满足 IEC 62271-200标准(密封压力系统)
•安装、操作、扩展及更换均不涉及 SF6 气体作业
•更低廉的运营成本
•高性价比的投资
•无维护周期


创新
采用数字化二次系统和组合式保护/控制设备:
•过程控制系统集成化
•可灵活、简便地适应新的系统条件,运行方式更经济

服务寿命
在正常操作情况下,考虑到开关柜气箱采用气密焊接,8DJH 气体绝缘开关柜的预期寿命至少 35 年,
甚至可达 40 到 50 年。其服务寿命取决于所配开关的最大操作次数:
•断路器,依据 GB/T 1984 中的操作次数等级
•三工位隔离开关,依据 GB/T 1985 中的操作次数等级
•三工位负荷开关,依据 GB/T 3804 中的操作次数等级

人身安全
•气密封闭的高压柜体可安全碰触
•主回路高压部件标准防护等级 IP 67,开关柜外壳防护等级至少为 IP 2X(依据 GB/T 4208 和IEC 60529)
•电缆终端、母线和电压互感器均由屏蔽接地层包覆。所有高压部件,包括电缆终端、母线和电压互感器,均为金属封闭
•在开关柜柜壳(开关柜气箱)外可安全触及操作机构和辅助开关
•通过型式试验的开关柜柜壳和逻辑机械联锁可提供较高的抗内部电弧能力
•内部燃弧试验最高可承受 21 kA /1s
•带电指示器用于确保与电源的安全隔离
•根据设计,仅能在开关柜柜门关闭的情况下进行操作
•逻辑机械联锁装置可防止误操作
•只有在馈线接地时,才可以触及到高压熔断器和电缆终端
•馈线侧接地通过快速接地开关实现

操作安全
•气密性柜体外壳,不受污秽、湿气和小动物等环境因素的影响
•焊接开关柜气箱,终生密封
•在室内环境下使用免维护(GB/T 11022 和 IEC 62271-1 标准)
•操作机构位于柜壳内、气箱外,不可触及
•金属封闭、插拔式电压互感器安装在SF6气箱外
•穿芯式电流互感器安装在SF6气箱外
•完整的逻辑机械联锁系统
•前面板集成开关位置机械指示与一次模拟图
•火灾载荷极低
•可选:抵抗冲击、振动、地震的设计

可靠性
•通过型式试验和出厂试验
•标准化的数控生产流程
•质量控制符合 DIN EN ISO 9001质量体系
•超过 500,000 面西门子开关柜在世界范围内成功运行多年。

要求
等级



概述
•三相主回路均封闭在金属柜壳内
•不锈钢焊接的气箱,用于电气连接和机械传动的套管也都采用焊接方式,气箱密封避免了密封圈的使用
•SF6 气体绝缘
•在正常环境条件下免维护,满足GB/T 11022 和 IEC 62271-1标准
•三工位负荷开关可分合负荷电流,且接地开关具有短路关合能力
•真空断路器
•采用外锥套管进行电缆连接
–对于负荷开关柜和断路器柜,采用螺栓式 T型头 (M16)
–对于负荷开关-熔断器组合柜,采用插拔式肘型头或螺栓式 T
型头(M16)
•靠墙安装或离墙安装
•压力释放装置向下泄压,可选向后或通过压力吸收装置向上

联锁
•满足GB/T 3906和IEC 62271-200标准
•逻辑机械联锁可防止误操作
•逻辑机械联锁和三工位开关的结构可防止误操作,以及防止带电触及电缆终端和高压熔断器
•通过开关设备上的挂锁,可以闭锁不被允许的操作
•有关联锁的详细介绍请参见此样本第 51 页。

模块化设计
•单元柜和组合柜都可以灵活地安装、扩展 – 现场无须充放气体
•提供 4 种不同高度的低压室,通过插接头连接开关柜

互感器
•电流互感器不受介电应力影响
•穿芯式电流互感器方便更换
•插拔式电压互感器,采用金属封闭

真空断路器
•在正常环境条件下免维护,GB/T 11022 和 IEC 62271-1标准
•无需重新润滑或调整
•最高 10,000次操作循环
•终生密封

二次系统
•采用通用的保护、测量和控制设备
•可选:集成保护、控制、通讯、操作和监控功能于一体的数字式多功能继电保护
•可集成到过程控制系统中

分类


8DJH 开关柜按照GB/T 3906 和 IEC 62271-200进行分类。


设计与结构

隔板的等级

PM(金属隔板)

单元柜或组合柜的运行连续性丧失类别



带高压熔断器(T, H)

不带高压熔断器(R, L,..)

计量柜 M

电缆直连柜 K

LSC 2

LSC 2

LSC 1

隔室的可触及性(外壳)

母线室

开关室

低压室(可选)

单元柜或组合柜电缆室

带高压熔断器T

不带高压熔断器(R, L,..)

电缆直连柜K

计量柜(空气绝缘)(M



不可触及

不可触及

基于工具





基于联锁

基于联锁

基于工具

基于工具



内部燃弧等级(可选)

内部燃弧等级 (IAC)

8DJH 8DJH 紧凑型,适用于:

靠墙排列

离墙排列

此外,仅适用于8DJH 紧凑型:

安装在不带操作通道1)的变电站中

额定电压 7.2kV 24kV



IAC A FL IAC A FLR



IAC A F

可触及类别 A

开关柜安装在封闭的场所,只有“授



权人员”可触及依据 GB/T 3906



准要求)





- F





前面

- L

侧面

- R

后面(离墙安装)

内部燃弧试验电流

最高 21kA

电弧持续时间

1 s



开关柜电气数据

额定绝缘水平 额定电压 Ur kV 7.2 12 15 17.5 24
额定短时工频耐受电压 Ud
相间,相对地 kV 20 42 36 38 65
隔离断口 kV 23 48 39 45 79
额定雷电冲击耐受电压 Up
相间,相对地 kV 60 75 95 95 125
隔离断口 kV 70 85 110 110 145
额定频率 fr   Hz 50 / 60
额定电流 Ir 2) 负荷开关柜 A 400 或 630
母线 A 630
断路器柜 A 250 或 630
负荷开关-熔断器组合柜 A 200 3)
50Hz 额定短时耐受电流Ik 短路持续时间 tk = 2s  最大kA 25 25 25 25 20
  短路持续时间 tk = 4s 最大kA 20 20 20 20 20
50Hz额定峰值耐受电流 Ip   最大kA 63 63 63 63 50
50Hz额定短路关合电流 Ima 负荷开关柜 最大kA 63 63 63 63 50
断路器柜 最大kA 63 63 63 63 50
负荷开关-熔断器组合柜 最大kA 63 63 63 63 50
60Hz 额定短时耐受电流 Ik 短路持续时间 tk = 1s 最大kA 25 25 25 25 21
  短路持续时间 tk = 3s 最大kA 21 21 21 21 21
60Hz额定峰值耐受电流 Ip   最大kA 65 65 65 65 55
60Hz额定短路关合电流 Ima 负荷开关柜 最大kA 65 65 65 65 55
断路器柜 最大kA 65 65 65 65 55
负荷开关-熔断器组合柜 kA 65 65 65 65 55
充气压力 ( 20˚C ) 额定充气压力 pre (绝对值) kPa 150
   最小操作压力 pme (绝对值) 运行 标配 kPa 130
环境温度 4) 运行 标配 –25 到 +55°C
可选 –40 到 +70°C
存储/运输  标配 –25 到 +55°C
可选 –40 到 +70°C
防护等级 开关柜气箱    IP67
开关柜外壳   IP2X / IP3X 1)
低压室   IP3X / IP4X 1)



1) 设计可选

2) 此额定电流适用于环境温度最高 40℃  日平均温度不高于35℃(依据GB/T 11022 IEC 62271-1

3) 取决于高压熔断器

4) 最低和最高环境允许温度,取决于所使用的二次设备



三工位负荷开关





通用负荷开关的分合能力,满足 IEC/EN 62271-103 / GB/T 3804

额定电压 Ur

试验方 TDload 额定有功负载开断电流Iload

200 次操作 Iload 20 次操 0.05

试验方 TDloop 额定闭环开断电流Iloop I2a

试验方 TDcc 额定电缆充电开断电 Icc [ I4a]

试验方 TDlc 额定线路充电开断电 Ilc [ I4b]

试验方 TDma 额定短路关合电 Ima 50 Hz 60 Hz

试验方 TDef1 额定接地故障开断电 Ief1 [ I6a]

试验方 TDef2 接地故障条件下的电缆充电

和线路充电开断电流Ief2 [I6b (3 · I4a) I6b (3 · I4b)]

kV

[I1] A

Iload [I1] A

A A A

最大 kA

最大 kA

A



A

7.2

630

31.5

630

68

68

63

65

200



115

12

















63

65

15

















63

65

17.5

















63

65

24

















50

55

机械寿命/等级

n

5000/M2









电气寿命(Iload 时)/等级

n

200 / E3









短路关合次数(Ima 时)/等级

n

5/E3

5/E3

5/E3

5/E3

5/E3

C -等级,适用于通用负荷开关(无重击穿,TDIcc, Ilc)



C2

C2

C2

C2

C2



接地开关的分合能力,满足 IEC/EN 62271-102 / GB/T 1985













额定短路关合电流 Ima

50 Hz 最大 kA

63

63

63

63

50

60 Hz 最大 kA

65

65

65

65

55

机械寿命/ n

3000/M1



















短路关合次 n

5























等级

E2









负荷开关熔断器组合



负荷开关熔断器组合的分合能力,满足 IEC/EN 62271-105 / GB/T 16926



额定电 A

200 1)























额定转移电 Itransfer A

1500

15002)

1300

1300

1300





接地开关的分合能力,用于负荷开关-熔断器组合柜 的馈线侧





额定短路关合电流 Ima

50 Hz kA

5























60 Hz kA

5.2























额定短时耐受电 Ik (tk = 1s ) kA

2



























1)取决于高压熔断器

2)1750A 根据要求提供



开关设备的分合能力和等级





真空断路器





分合能力,满足 IEC/EN 62271-100 / GB/T 1984



1.1型断路器,带三工位隔离开关



额定电 Ur kV 7.2 12 15 17.5 24
馈线额定电 Ir A 630 A 630 A 630 A 630 A 630 A
50 Hz 额定短时耐受电流 Ik 短路持续时 tk = 2s  kA 25 25 25 25 20
短路持续时 tk = 4s  kA 20 20 20 20 20
额定峰值耐受电 Ip  kA 63 63 63 63 50
额定短路开断电 Isc  kA 25 25 25 25 20
额定短路关合电 Ima  kA 63 63 63 63 50
60 Hz 额定短时耐受电流 Ik 短路持续时 tk = 1s  kA 25 25 25 25 20
短路持续时 tk = 3s  kA 21 21 21 21 21
额定峰值耐受电 Ip  kA 65 65 65 65 55
额定短路开断电 Isc  kA 25 25 25 25 21
额定短路关合电 Ima  kA 65 65 65 65 55
隔离开关机械寿命 n 3000
接地开关机械寿命 n 3000
断路器机械寿命 n 10000
断路器的等级 M1,E2,C1,S1
隔离开关的等级 M1
快速接地开关的等级 E2
额定操作顺序 O-3min-CO- 3min -CO
短路开断次数 n 50







2型断路器,带三工位隔离开关

额定电 Ur kV 7.2 12 15 17.5 24
馈线额定电 Ir A 250 A 630 A 250 A 630 A 250 A 630 A 250 A 630 A 250 A 630 A
50 Hz 额定短时耐受电流 Ik 短路持续时 tk = 2s  kA 25 25 25 25 20
短路持续时 tk = 4s  kA 20 20 20 20 20
额定峰值耐受电 Ip  kA 63 63 63 63 50
额定短路开断电 Isc  kA 20 20 20 20 20
额定短路关合电 Ima  kA 63 63 63 63 50
60 Hz 额定短时耐受电流 Ik 短路持续时 tk = 1s  kA 25 25 25 25 20
短路持续时 tk = 3s  kA 21 21 21 21 21
额定峰值耐受电 Ip  kA 65 65 65 65 55
额定短路开断电 Isc  kA 25 25 25 25 21
额定短路关合电 Ima  kA 65 65 65 65 55
隔离开关机械寿命 n 3000
接地开关机械寿命 n 3000
断路器机械寿命 n 5000
断路器的等级 M1,E2,C1,S1
隔离开关的等级 M1
快速接地开关的等级 E2
额定操作顺序 O-3min-CO- 3min -CO
短路开断次数 n 20
