8BK20 型空气绝缘，可移开式金属铠装中压开关柜
额定电压7.2〜12KV
典型用途
8BK20型装有M移开式断路器的开关装置 户内用8BK20型可移开式断路器开
关装置适用于：
•额定电压从7.2kV至12kV
•额定短路开断电流最大至50kA
•馈线及母线额定电流最大至4000A
8 B K 2 0型开关装置应用在卜'列典型场所:
•发电厂、变电站以及供电系统的配 电所
•水泥工业
-汽车工业
•钢铁厂
•轧钢厂
•矿山
•食品及化纤工业
,化工
•石油工业
•管道工程
•海湾石油装置
•电化学工业
•石油化工
•铁路系统的供电
-造船工业
•柴油发电机也站
•应急发电装置
特征介绍
人身安全
门关闭后才可操作断路器
由于卜.述原因，更加确保r人身安全
-断路器的分、合操作：
在断开位置或工作位置上
-手动或电动
一门总是关闭着的
.在门关闭时，用手动或电动机驱动可 移开部分，将之与母线隔离
-根据VDE0105第一部分，有二种方 法可供选择，检验是否带电：
-门关闭时，用容性电压带电显示器检 测各相是否有巾压（参阅第52页） 用通常的符合VDE0681,第4部分的 电压测试器测量相间电压，但门须打 开。
・门关闭时，合分接地开关：
馈电柜：接地开关手动或电动机驱动
-母线接地开关：手动
门与可移开部分的联锁
・只有当可移开部分锁在断开位徂上时, 门才能打开
・只冇在门关闭以后，可移开部分才能 从断开位置移动到工作位置
防止触电以及阻止外部物体进入
8BK20开美装置提供J'内部及外部的双 重保护
・外部保护由下述方法提供：
-在各种运行状态下，开关柜完全封闭
・内部保护由下述方法提供：
内部各室均用金属板隔开并使用加强 型的活门
-由小室隔开，任选抗电孤的方式防护 等级
标准方式IP4X/IP3XD
更高的防护等级IP41, IP50及IP51可以 由附加措施实现
经过抗弧试验的钢板箱体和隔室 8BK20开关装K已根据相关标准作过 抗弧试验以保证：
-外部保护（人身安全）
操作方法
移动柜内的可移开部分
采用卜,述辅助措施，可用手或电动机很 轻便地駆动柜内的可移开部分：
.丝杠
.装冇滾动轴承的导轨
在开关柜外搬运可移开部分
在开美柜外，也可很容易、轻松地搬运 可移开部分
•使用维护小车（见第3页）
•只需单人
-无需其它工具
-对地血的平整度无要求
搬运可移开部分的操作程序
.将可移开部分诅至断开位.置
.打开柜门
・拔下低压插头
.解除可移开部分的联锁（如果不慎 移动可移开部分，则冇附加联锁装 置保护，并阻止移开部分动作）
・摇高维护小车，并将之扣在开关柜 上（前述的附加联锁自动解锁）
.将可移开部分拉到小车上，并尽蚩 使之靠近车身支架（使其不能移 动），将维护小车和可移开部分从 开关柜上分离开
遥控
在中央控制室，可进行下述遥控操作： .将有电动推进装置的可移开部分送
入工作位置或退至断开位置。
・分、合断路器
・电动接地开关将馈电柜接地、短路 同时在柜前仍可一直进行手动操作
设备的可靠性
开关装置的联锁
所有联锁装置都是机械式的，这种用钥 匙控制的联锁可防止误操作，即：
・曲柄只有在各项联锁条件满足时才能 插入孔内
・这样可以避免误操作引起用力过猛而 损伤联锁机构。
电气绝缘强度
8BK20开美装置足够的电气绝缘强度是 由卜-述措施确保的：
・相与相以及相对地之间冇足够的空气 间隙。
・合理的电极形状
这种设计特点允许所有的导体无需再使 用额外的绝缘材料。
最大限度地不受气候及周围环境的影响
由卜-述措施保证
・冇大爬距的绝缘子及树脂浇注绝缘 套管，具有很强的抗污能力。
・在所有操作中，粮个开关装置都处 于封闭状态：
维护
液的维护工作鼠由下述原因保证：
.所有操作都是在开关装置处于全关 闭状态下进行的：
・应用考核过的真空开关设备和无需
维护的断路器以及少维护的操作机构
通用性
在扩充开关装置或维修时，可方便地采 用下列部件：
-标准绝缘了
-标准互感器
-标准其空开关装置
-标准铜构件
特征介绍

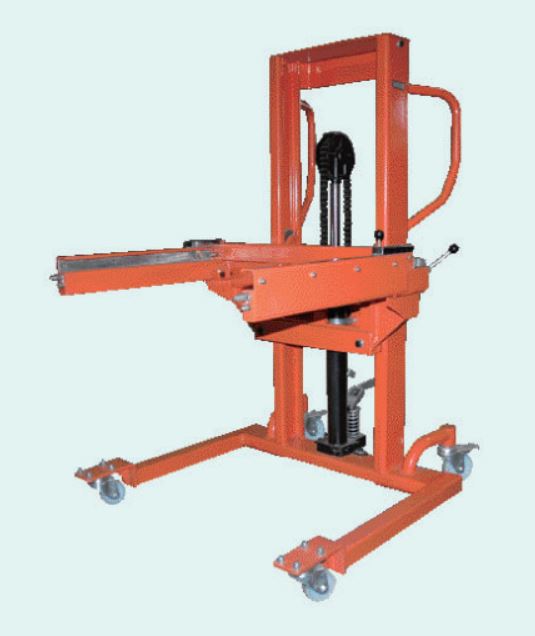

维护小车
可移开部分能够降低到地面
不能折費
可移开部分能够自动锁到小车上
提升宵可以升高的最大高度为800 mm
直径大而且可导向的轮子
适合于所有的可移开部分
待用状态 维护小车

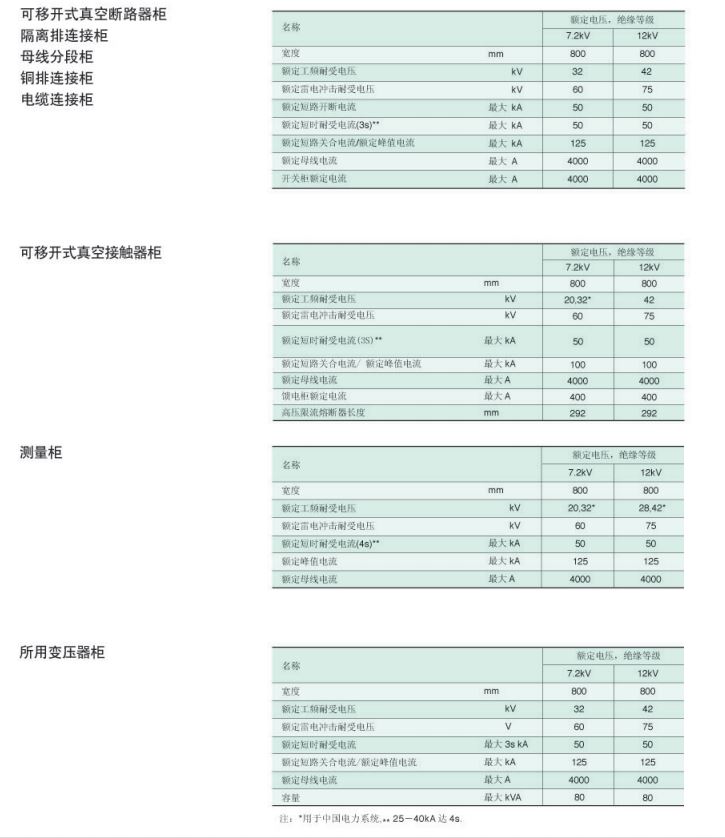

电气参数
可移开式真空断路器柜 隔离排连接柜 母线分段柜 铜排连接柜 电缆连接柜
可移开式真空接触器柜
测量柜
所用变压器柜
安装说明

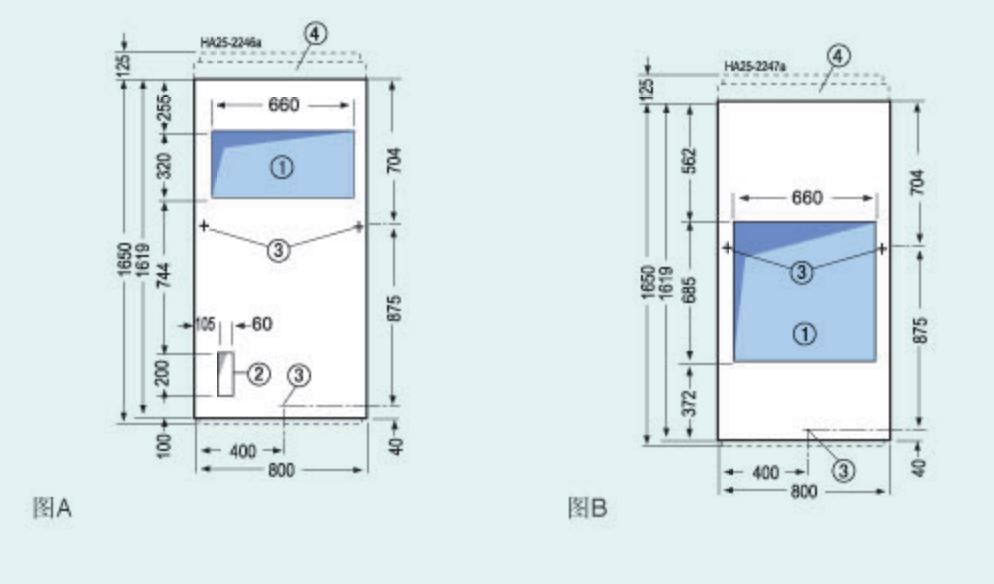

前接线7.2/12kV地板开槽及固定点
・适用于单母线
・适用于双母线面对面布置
①用于电缆接线的地板开槽（按用户要求, 也可以用铜排连接）
②控制电缆用地板开槽
③固定点（25 x 45mm槽）与柜体前面平行
@装在背面的电缆室压力释放通道（额定 短路开断电流50kA的开关柜是必需要的）
•对有可移开部分的开关柜，可不选用④
•对铜排连接的I, II型柜，当其毎相最 大为4根500mm2电缆时,也可不用④
•对于分段柜,为2X图A.但无①,也可 不选用④
•对于测量柜，无①，也可不选用④
•用于铜排或电缆连接的II型柜，每相电缆,从5 根500mm2至12根500mm2.也可不选用④
7.2/12KV开关装置，从前面接线时地板开槽及固定点位置

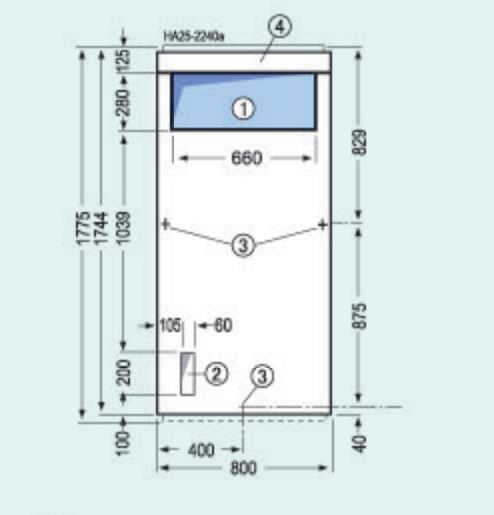

后接线1）的7.2/12kV开关装置地板开槽
及固定点
•用于单母线
•用于双母线面对面布置
①高压电缆连接时的地板开槽（根据用户要求，也可用铜排连接）
②控制电缆用地板开槽
③固定点（25 x 45mm槽）与柜体前面平行
④安装在背后的电缆室释压通道
1）额定短路开断电流为50kA时.应按用户需要
图F
用于可移开式开关柜有④ 用于分段柜2X1图F,但无① 用于测量柜，但无①
7.2/12kV开关装置,后接线时地板开槽及固定点位置
安装说明

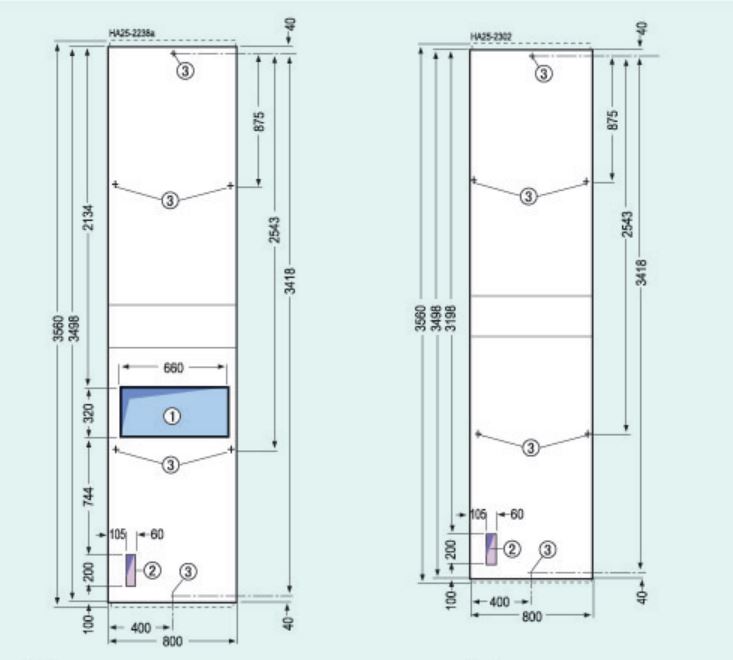

前接线7.2/12kV开关装置地板开槽及固定点
•用于双母线背靠背布置
图D
用于分段柜，测量柜及用铜排连接的开关柜应釆用图A
电缆接线的开关柜应采用图C
前接线的7.2 /12kV开关装置地板开槽及固定点位置
图E
用于母线耦合柜
固定方法
开关装置可用下述方法紧固：
-用螺栓固定到基础轨道上
•焊接在基础轨道上
,基础轨道的位置由开关柜底架上固定点的位置 来决定（参阅第6-7页）
,更详细的说明参见使用说明书
1） 也可参阅第55页开关柜的接线方式
2） 对7.2/12kV额定短路开断电流为50kA的开关柜. 只能从前面接线.后面安装释压通道
开关装置与后墙之间的距离至少要有500mm

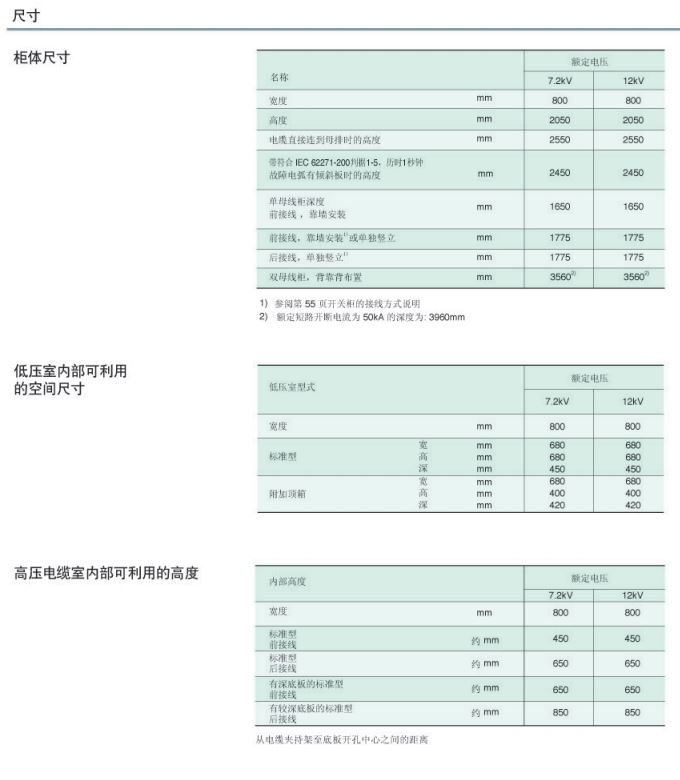

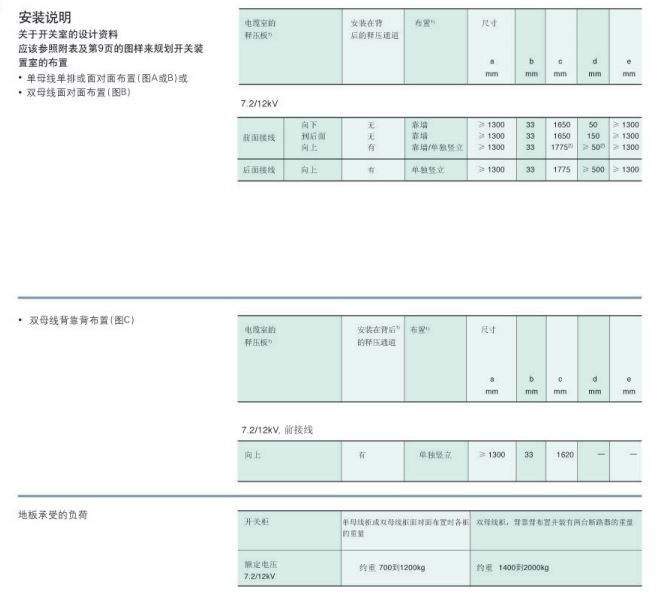

技术参数

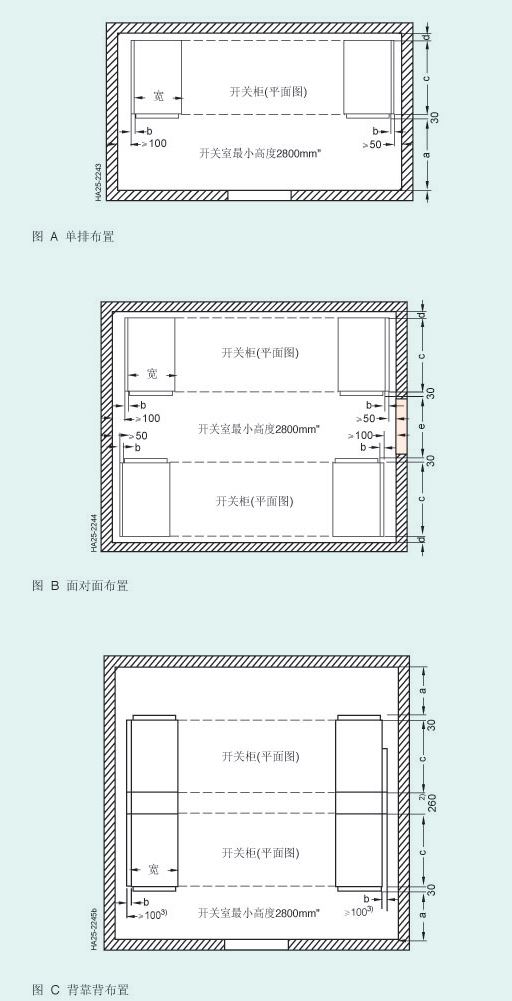

关于开关室的设计资料
下面各图以及第10-11页表格中提供的数据, 可用作开关室的设计资料
开关室最小高度2800mm
1） 如室内高度较低,请咨询
2） 额定短路开断电流为50kA时：660 mm
3） 在开关室的一端必须有一条1200mm宽的通道，以便将可移开部分推入这一通道,

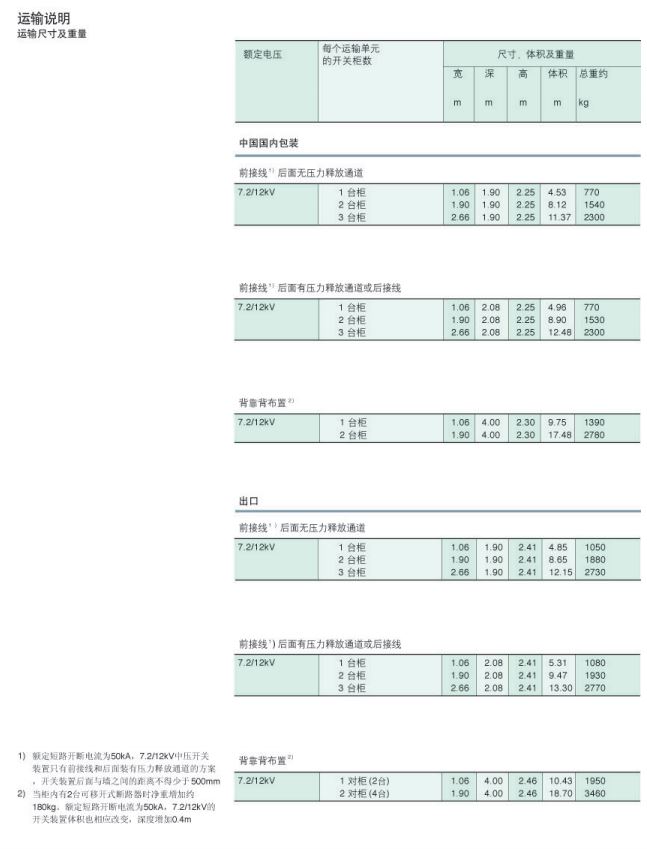

运输说明
运输单元
在决定采用何种尺寸的运输单元时，下述因素应 考虑在内：
•现场运输工具
•运输重量及尺寸
•建筑物的通道尺寸
|
柜型
|
运输单元
|
|
取母线柜或面对面布置时 的双母线柜中的单台枢
|
最多3台柜
|
|
背靠背双母线柜
|
最多2台柜
|

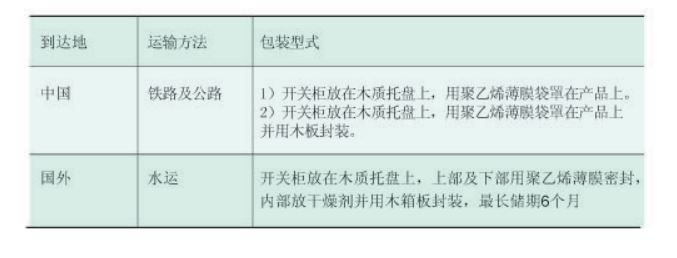

包装
1） 额定短路开断电流为50kA. 7.2/12kV中压开关装置只有前接线和后面装有压力释放通道的方案，开关装置后面与墙之间的距离不得少于500mm
2） 当柜内有2台可移开式断路器时净重増加约 180kg.额定短路开断电流为50kA. 7.2/12kV的 开关装置体积也相应改变，深度增加0.4m
断路器进线/馈线柜方案A
备注
1） 毎相最多4根500mm单芯电缆.下PT手车不适用于50kA开关柜
2） 母线室带CT仅用于母线电流为1250A以下的开关柜，
3） CT带电容分压装置5。毎相CT按2绕组考度。
4） 母线PT前无高压熔丝7. 当CT为穿心式时.柜内不能安装接地开关,
隔离手车进线/馈线柜方案B
断路器分段柜方案C
隔离手车联络柜方案D
计量手车柜方案E
母排接线柜F

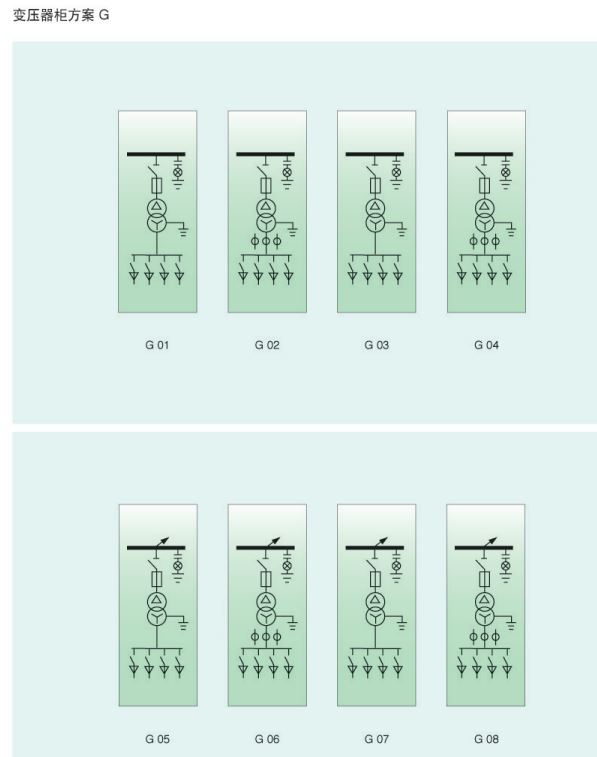

变压器柜方案G
电缆接线柜方案H
电流互感器 LZZBJ9-10A1(C2)G,GIS12-d,LZZB8-10A6,4MA72RZI-1 参数表
额定一次 电流(A) 负數(VA) 0.2. 0.2s (0.5s) FS5 或 FS10 0.5FS10 5P10/10P10 5P15/10P15 5P20/10P20 5P25/10P25 5P30/10P30
注：1、此参数表均是二次电流为5A时的参数
2、 铁芯系数总和不大于最大线圈数，均可制作
3、 括号内的数据与括号内的参数相对应
4、 若超出可选范围或需要制做其他有特殊要求的产品，需同我公司联系协商
5、 40kA/4s等效80kA/1s 45kA/2s等效31.5kA/4s
45kA/1 s等效 31.5k A/2s 或 25KkA/3s
电流互感器 LZZBJ9-10A1(C2)G,GIS12-d(LZZB8-10A6,4MA72RZI-1 参数表
电流互感器 LZZBJ9-10A2(C2)G,GIS12-k,LZZB8-10D5,4MA72RZI-6 参数表
电流互感器 LZZBJ9-10A2(C2)G,GIS12-k,LZZB8-10D5,4MA72RZI-6 参数表
电流互感器 LZZBJ9-10A4(C2)G,GIS12-t,LZZB8-10D7.4MA72RZI-10 参数表(5A)
电流互感器 LZZBJ9-10A4(C2)G,GIS12-t,LZZB8-10D7I4MA72RZI-10 参数表(5A)
电流互感器 LZZBJ9-10A5(C2)GlGIS12-p-1,LZZB8-10D2,4MA72RZI-9 参数表
电流互感器 LZZBJ9-10A5(C2)GlGIS12-p-1,LZZB8-10D2,4MA72RZI-9 参数表
电流互感器 LZZBJ9-10A1(C2)G,GIS12-d,LZZB8-10A6,4MA72RZI-1 参数表
电流互感器 LZZBJ9-10A1(C2)G,GIS12-d,LZZB8-10A6,4MA72RZI-1 参数表
电流互感器 LZZBJ9-10A2(C2)G,GIS12-k,LZZB8-10D5I4MA72RZI-6 参数表
电流互感器 LZZBJ9-10A2(C2)G,GIS12-k,LZZB8-10D5I4MA72RZI-6 参数表
电流互感器 LZZBJ9-10A4(C2)G,GIS12-t,LZZB8-10D7I4MA72RZI-10 参数表
电流互感器 LZZBJ9-10A4(C2)G,GIS12-t,LZZB8-10D7I4MA72RZI-10 参数表(1A)
电流互感器 LZZBJ9-10A5(C2)GlGIS12-p-1,LZZB8-10D2,4MA72RZI-9 参数表
电流互感器 LZZBJ9-10A5(C2)GlGIS12-p-1,LZZB8-10D2,4MA72RZI-9 参数表
LX(Z)K系列零序电流互感器正常参数表
典型计量模块元器件参数
8BK20接触器柜熔断器
|
高压熔断器
|
額定电流JA)
|
额定幵断电流
|
备注
|
|
SDLAJ
|
2,3,6.3,10,16,20,25,31.5,40,50,63
|
50kA
|
变压器柜用
|
|
SFLAJ
|
50,63,71,80.100
|
50kA
|
变压器柜用
|
|
SKLAJ
|
125
|
50kA
|
変压器柜用
|
|
XRNT1
|
160,200
|
50kA
|
变压器柜用
|
|
WFLAJ
|
50.63,80,100-
|
50kA
|
电动机柜用
|
|
WKLAJ
|
125
|
50kA
|
电动机柜用
|
|
WXLAJ
|
160,200,224,250,315
|
50kA
|
电动机柜用
|
避雷器
|
面雷器
|
标称放电电流
|
雷电冲击电压不高于
|
系统额定电压
|
备注
|
|
YH5WZ-10/27
|
5kA
|
27kV
|
6kV
|
变压器柜及PT柜用
|
|
YH5WR-10/27
|
5kA
|
27kV
|
6kV
|
电容需柜用
|
|
YH2.5W-8/18.7
|
2.5kA
|
18.7kV
|
6.3kV
|
电动机柜及发电机柜用
|
|
YH5WZ-17/45
|
5kA
|
45kV
|
lOkV
|
变压器柜及PT柜用
|
|
YH5WZ-15/40.5
|
5kA
|
40.5KV
|
10kV
|
变压器柜及PT柜用
|
|
YH5WR-17/46
|
5kA
|
46kV
|
10kV
|
电容器柜用
|
|
YH5W-13.5/31
|
5kA
|
31kV
|
105kV
|
发动机柜用
|
|
YH2.5W-13.5/31
|
2.5kA
|
31 kV
|
10.5kV
|
电动机柜用
|
单母线柜
可移开式真空断路器柜
-用途
用于控制变压器、电动机.电容器.电缆.架空线.
还可作为联络柜
-特点
-用继电器作短路保护
-额定短路开断地流最大可达50kA
额定电流开断能力最大可达4000A
-工作寿命
額定短路开断电流约100次.额定电流约30,000次
-电缆接线方式。
前接线.可选择装在后面的电缆室压力释放通道。
后接线.并在后面装有电缆室压力释放通道。
7.2/12kV

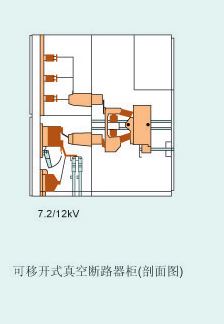

可移开式真空断路器柜（剖面图）
单母线柜

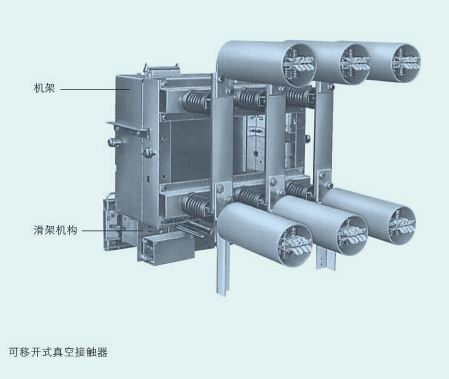

可移开式真空接触器柜
•用途
用于控制容垦约达630kVA变压器、功率约达
1100kW的电动机以及电容器组
.特点
-用蓄压限流熔断器作短路保护
-额定短路开断容量同高压限流熔断器的开断容量
-额定电流可达400A
-工作寿命：开断额定电流可达一百万次。
-电缆接线方式"
前接线.可选择安装电缆室
压力释放通道
后接线.并在柜后装有电缆
室压力释放通道
7.2/12kV

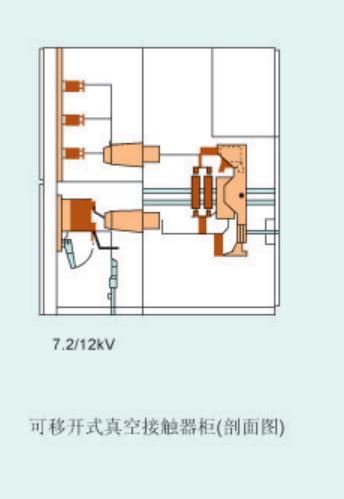

可移开式真空接触器柜（剖面图）

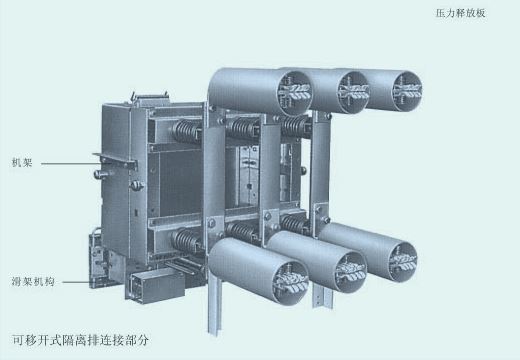

隔离排连接柜
-用途
用于将与母线连接的部份分隔开来
•特点
-短路保护 应用主断路器
.額定短路开断容眞用主断路器开断短路电流
.额定开断容至；无
-工作寿命机械寿命1000次.空载分合
.电缆接线方式”
前接线”可选择安装电缆室压力释放通道
后接线.并在柜后装有电缆室压力释放通道
7.2/12kV

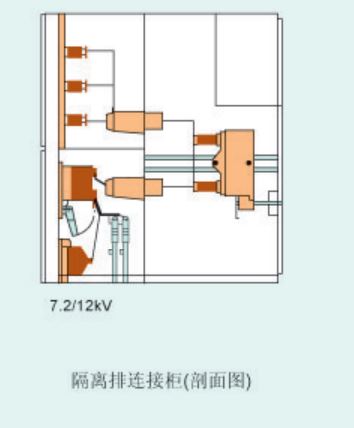

隔离排连接柜（剖面图）

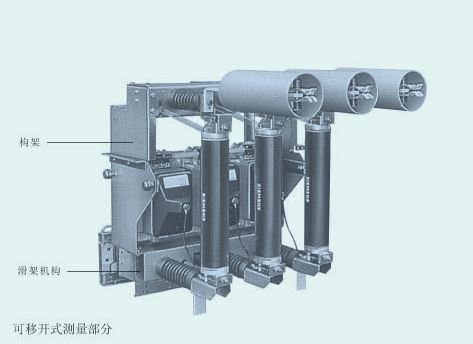

可移开式测量柜
•用途
-測垦母线电压
-将电压互感器与母线隔离开来
-在电压互感器初级安装熔断器
・特点
-只有在可移开部分处于断幵位置.母线室被隔开 时.才可接触电压互感器
-互感器次级电路被切断
-高压室门打开
7.2/12kV

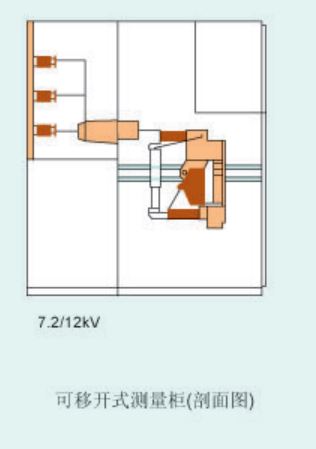

可移开式测量柜（剖面图）
变压器柜（12kV）
-用途
•为中性点绝缘运行或经高阻接地运行系统中的发 电机提供接地保护装置所需电能
'接地变压器具有附加的绕组可用于測呈电压和配 合保护装置
'为变电站提供站用所需的电能
・特点
•高压隔离开关用于母线与变压器之间的连接与断开
-短路保护：由高压限流熔断器来承担 额定短路开断容虽.按高压限流熔断器
-额定开断容量无
-机械寿命：1000次空载操作
•只有在隔离开关处于断开位置.高压室门 打开,而且在隔板推进后.才可接触变压器和熔 断器
7.2/12kV

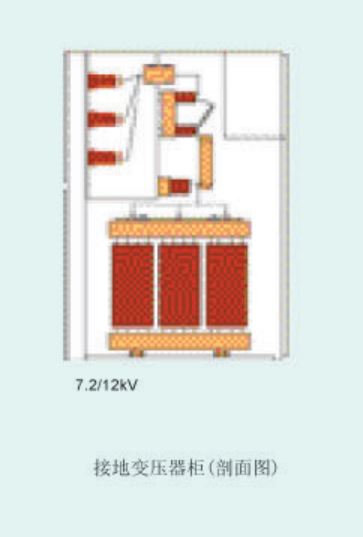

接地变压器柜（剖面图）
单母线柜
分段柜
•用途
用于母线部分的耦合.此时可使用点空断路器. 真空负荷开关或隔离铜排
•特点
-分段柜包含有一台可移开式柜和一台I型或II 型母絹提升柜
-I型母线提升柜内的可移开部分装有电压互感 器.可选择在其初级侧安装熔断器， 只有在可移开部分处于断开位置.母线室被封闭. 而且互感器次级回路被切断时.才可接触电压互 感器。
-II型母线提升柜装有固定式电压互感器.在其 初级不装熔断器：只有在母排被隔离而且操作人 员将之接地，并打开由骡栓紧固的门之后.才可 接触电压互感器。
-在可移开部分与母线进线柜之间的连接铜排位于 封闭的柜体内。

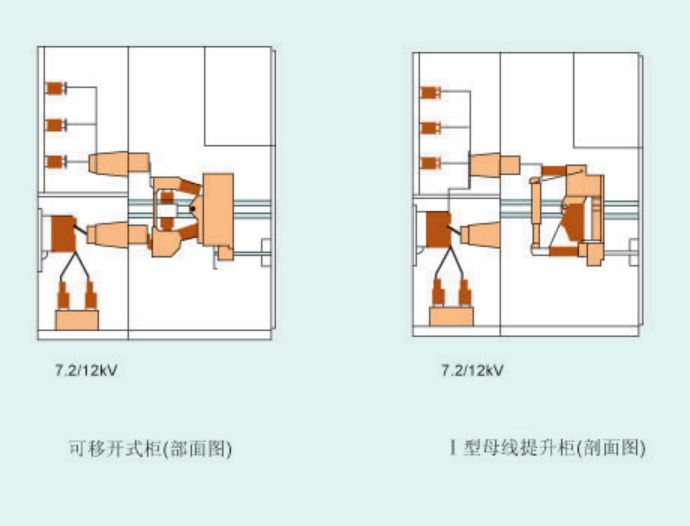

7.2/12kV 可移开关柜（剖面图）
7.2/12kV I型母线提升柜（剖面图）

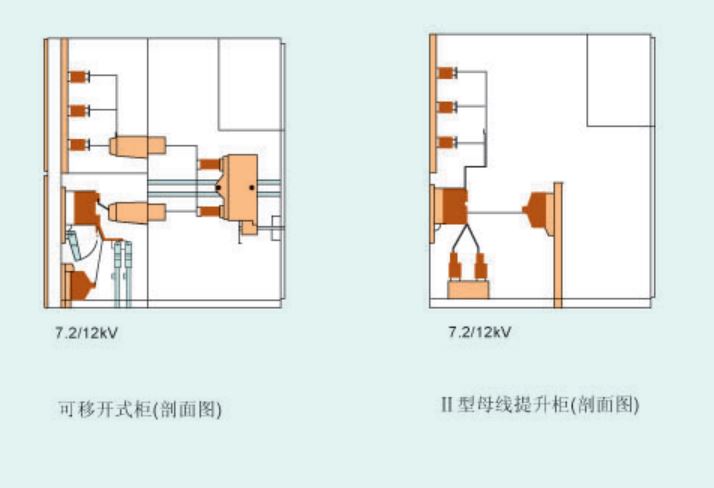

7.2/12kV 可移开关柜（剖面图）
7.2/12kV II型母线提升柜（剖面图）
单母线柜
母线接线柜
•用途
直接将电缆或铜排与母线连接
•特点
-I型母线接线柜：
有电压互感鬱.在可移开式測垦部分的电压互感器初级上 装有熔断器。从前面进行电缆接线.每相最大可接4根 500mm，截面单芯交联聚乙烯电统.，只有在下列情况下才 可接触电压互感器可移开部分在断开位置.母线隔室被 隔离封闭.以及互感器次级回路被切断.高压室门打开
-II型母线接线柜：
电压互感器固定安装，初级无熔断器，从前面进行电缆连 接,每相最多可接12根500mmz截面交联聚乙烯单芯电 缆。只有在下述情况下,才可接触电压互感器：母线由操 作人员将之隔离并接地.打开用螺栓紧固的门。

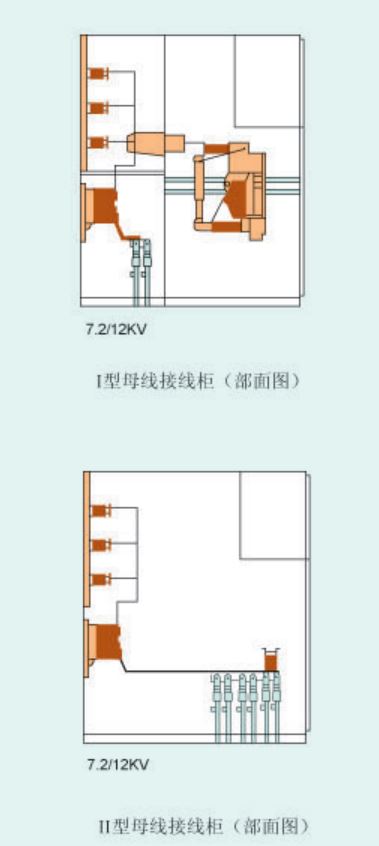

I型母线接线柜（剖面图）
II型母线接线柜（剖面图）
单母线柜
电缆接线柜 ,用途
当相邻柜之间用绝缘母排连接时.在此种情况下,应用电 -当相邻柜之间用绝缘母排连接时.在此种情况下.应用电
缆接线柜。
•用螺栓紧固的门.必须使用工具才可将之打开.
-电缆前接线

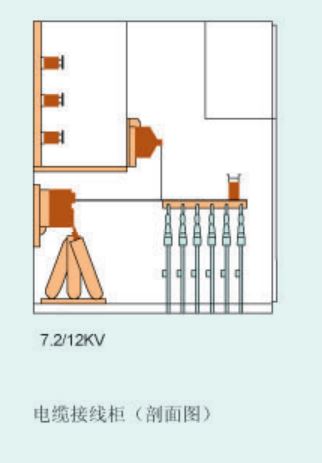

电缆接线柜（剖面图）
双母线柜
面对面布置
-用途
双母线柜主要使用在下述场合：
.需要高度可栄的连续供电
-更换母线时不允许有停电间隔
-用于发电厂出鰻的切换或者重要负荷的切换
.面对面布置特点
-无需断开另一段母线.即可检査某一段母线
-只需一个通道
.更换母线操作的这一段回路最短
-整体布竇清晰
•在同一柜内可布賞电缆接线.接地开关,电流互感器.电压 互感器
.使用特殊的终端连接装囲.因此仅需一台电流互感器
-可移开部分接地开关有机械和电气联锁
-在现场.用电缆或铜排在电缆沟内将两排开关柜连接在一起
.在现场.可方便地将低压控制线接到对面柜上

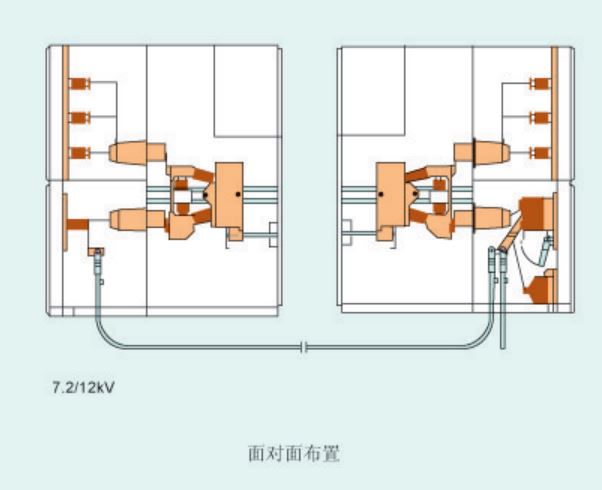

面对面布置 （剖面图）

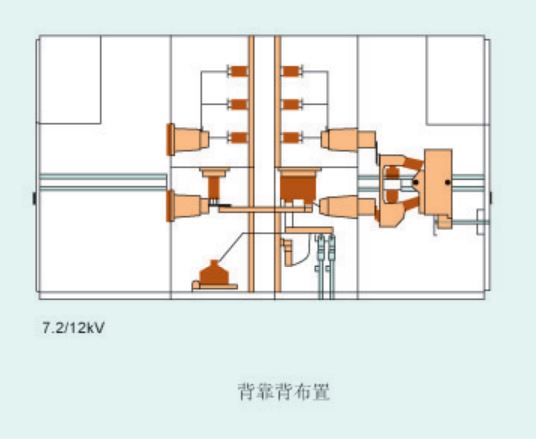

背靠背布置(12kV)
・用途
与面对面布置相同
-背靠背布置特点
-无需断开另一段母线即可检査某一段母线
•两柜在其内部用铜排连接.此工作在制造厂内完成
•制造厂完成柜内接线
-可移开部分与接地开关机机械联锁
-仅需一台电流互感器
-在同一柜内.可布置电缆接鰻.接地开关与电流互感器.
背靠背布置 （剖面图）
背靠背布置 （剖面图）
电气设计部分
联锁
当联锁条件满足后.可以进行下述操作：
・将可移开部分从断开位寳移至工作位且：
低压插头插入
高压室门关闭
接地开关在断开位置
-将可移开部分从工作位置移至断开位置:断路 器分闸
-操作断路器
处于分闸状态的断路器只有在位于紧辛门内的 位置和工作位置时，才可揉作.处于这两个位 司之间的任何位簣上,断路器均不能被操作。
-操作接地开关
可移开部分已退至紧靠门后的位置M
-打开高压室门
可移开部分已退至紧宰门后的位置n
-如果某相有高压.显示器将会闪烁
-带电显示装罟可以长期工作.还可以检查相序 -该系统在所有工作状态下都不会受断路器操
作时的震动而影响工作
-该系统在出厂试验时.已经过检验
・标准与技术条件
-检测器的规范符合VDE0681,第4部分（电 压测试器）的规定
• VDE标准正在考虑将这一系统做为检查带电 并验证设备是否与电源脱离的基本手段

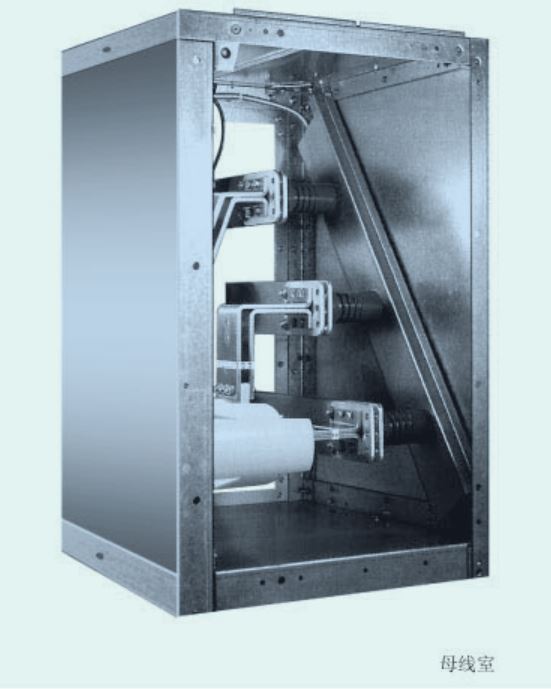

母线室
1）在DIN VDE0670笫6部分或IEC出版物298规定之外增加的联锁

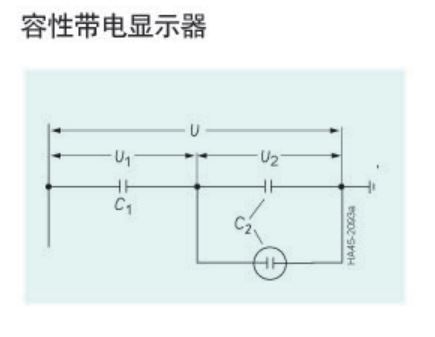

容性带电显示器
・原理
-电容C1是在电流互感器或环氧树脂浇铸绝縁 子内由分压器决定的一个电容
-电容C2是由导体和显示器对地电容构成的另 一个电容
,特点
-有电时显示器会闪烁.还可选择发出触点信号
高压室
母线
-材料
普通矩形铜排.很容易在市场上购买
-母鰻安装
-标准型环氧树脂浇铸的绝缘子支撑
-母线与母线之间用螺栓紧固联接.母排长度
根据柜宽决定
・母线室的隔离
-可移开部分与电缆或铜排接线在各自的金属 铠装隔室中
-在整排开关装置中.母鰻室可以是贯穿的.
也可以在相邻两台柜之间设有隔板
-母线室可选用防止内部电弧故障型
・绝缘
-母排具有足够的绝缘强度.不需要对母线増加 痛助的绝缘措施。
机械设计部分
母线装置
下述的母线装芳可供选用：
这些母线装置对压力释放装置没有任何不利影响
-电流互感器（1250A）
-环氧树脂浇铸支柱型电流互感器
-严格按DIN 42600设计
-最多可安装3台
7.2/12kV

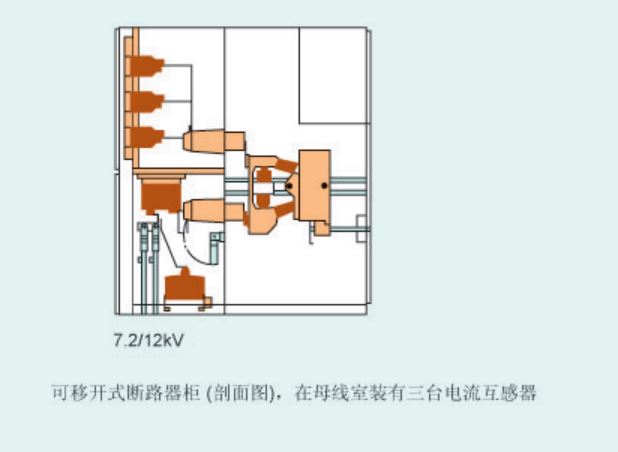

可移开式断路器柜（剖面图）.在母线室装有三台电流互感器
-或电压互感器
-环氧树脂浇铸的
-最多可安装3台单极式或二台双极式
7.2/12kV

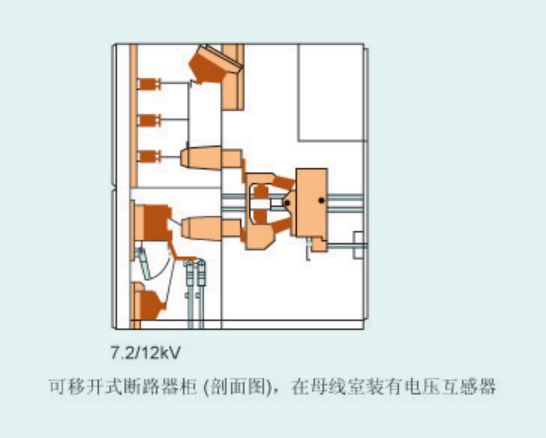

可移开式断路器柜（剖面图）.在母线室装有电压互感器
・或接地开关
-手动操作
-可选择通常的闭锁方式或电磁联锁

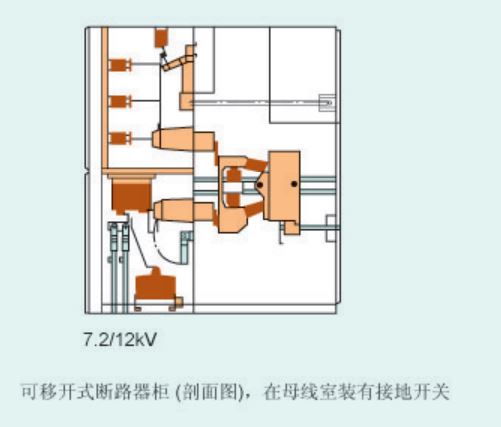

可移开式断路器柜（剖面图），在母线室装有接地开关
母线装置（接上页）
・或母线提升柜
-额定电流对应母线最大额定电流
-连接铜排安装在三个环氧树脂浇铸的绝缘子上
-封闭的母线桥可根据需要加工
7.2/12kV

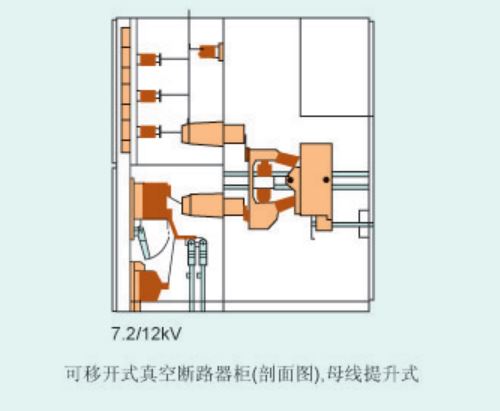

可移开式断路器柜（剖面图）.母线提升柜
-或电缆上进线
-每相最多接2根500mm2截面单芯交联聚乙烯 电缆
-设有电缆终端隔室.其中装有夹持件和支架。
7.2/12kV

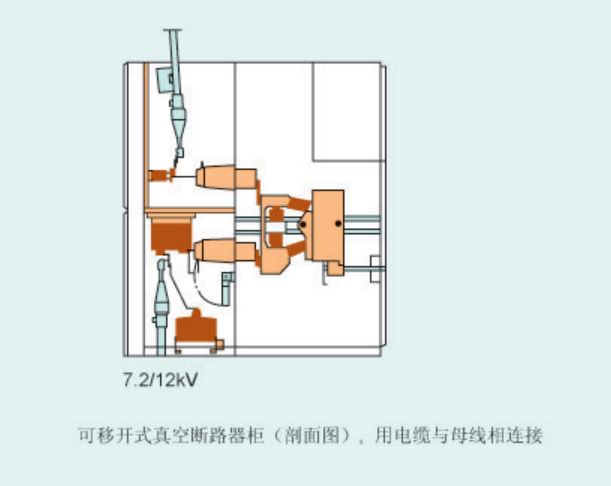

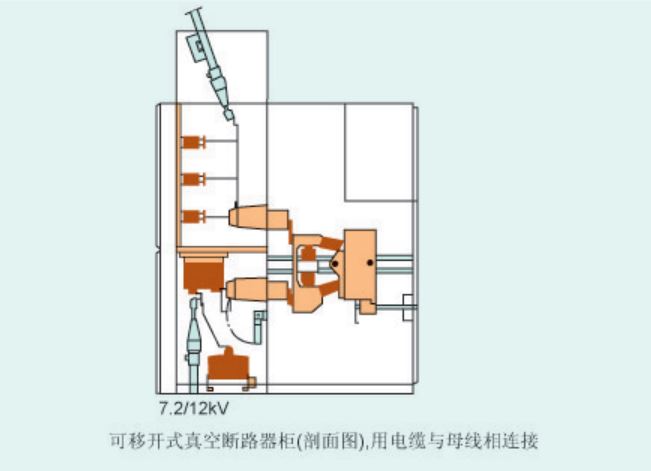

可移开式真空断路器柜（剖面图）,用电缆与母线相连
・或电缆上进线
每相最多接2根SOOmnv截面单芯交联聚乙烯 电缆
-电缆终端在柜内.并有夹持件和支架
7.2/12kV
可移开式真空断路器柜（剖面图）,用电缆与母线相连

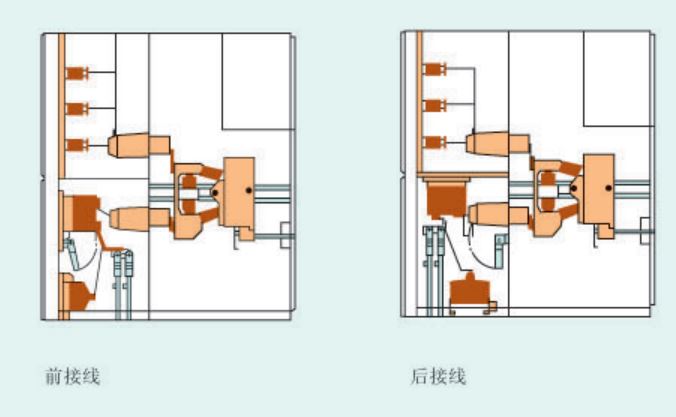

开关柜的接线方式
-将电缆或铜排固定在电流互感器或绝缘子上进 行接线
•各种不同的接线安装方式见图示。
:通过接地开关.直接在连接处将回路接地并短路
•固定式的电压互感器处于电流互感器的保护范围内
柜内连接装置
下述器具或部件可供选择.用于相关的设计中.
-每相最多可接4根500mm，单芯交联聚乙烯电缆及 西门子密封电缆头.也可釆用尺寸相近的其它产品
・或用插拔式.防松密封电缆头连同底板
-或用铜排连接
-有套管的扁铜排.也可选择有绝缘层的铜排连同 底板
・和/或用电流互感器
-环氧树脂浇铸的支柱型电流互感器
-接近DINCR600设计要求的电流互感器
-最多可安装3台
-和/或用电压互感器
-环氧树脂浇铸的电压互感器
-最多3台单极或2台双极的电压互感器
-固定式安装的.无熔断器
-移开式安装的电压互感器 有保护熔断器。互感 器的电压输入来自断路器.当一次回路自动接地并 切断次级回路后.才可接触电压互感器 和/或用接地开关
-手动.也可选用电动机驱动的（在紧急操作时.
永远可以手动）接地开关
-也可选用具有一定关合电流能力的快速接地开关
.对于接地开关和可移开部分，除标准联锁外.还可 选附加的电磁联锁
-避雷器用于保护开关装置.防止外来袭入的过电压
-最多装3台
1）对于7.2/12 kV,短路开断电流50kA 的开关装置，只能从前接线而且在 柜后装有压力释放通道。
柜的后面与墙之间的距离必须至少 500mm..
构架
•结构
-用螺栓连接的钢构架和钢板组成
-可移开部分用导轨支撑
•表面处理
-钢构件和钢板均镀锌
-门及前面框架喷浅灰色粉末涂层
-端板喷浅灰色粉末涂层
各室之间的分隔
•结构
-用螺栓连接的镀锌钢板将开关柜分隔为：母线室 高压室和电缆室
-各単独隔室之间的防护等级为≥IP20
-由于使用插入式的绝縁套管.即使可移开部分在 工作位置、各隔室之间也是不通的
-上部及下部的静触头固定在触头罩内
-在移动可移开部分时，通过机构.金属活门可开 启或关闭
-当拉出可移开部分后.金属活门即盖住触头罩
-上部活门（可接近母线）或下部活门（可接近电 缆）.均可松开螺栓卸下来.相互之间没有联系
隔板
隔板的作用是将相邻小室分为互为不相通的隔室
•结构
•镀锌钢板
-母线室可选用有套管的隔板，
与相邻柜之间的防护等级为IP4X/IP3XD
-相邻开关柜的母线室也可选择贯穿式的

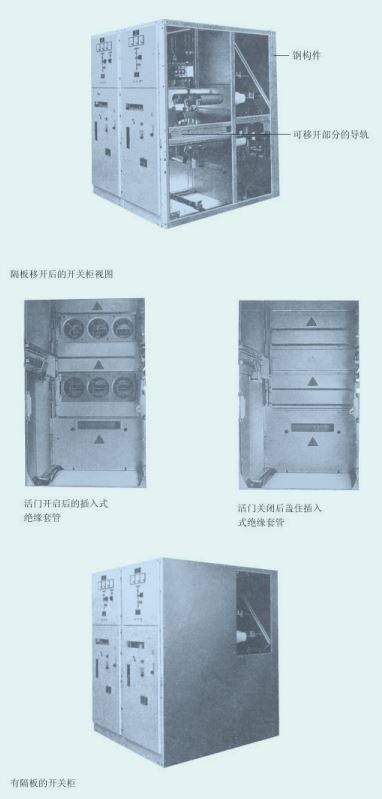

活门开启后的插入式 绝缘套管 活门关闭后盖住插入 式絶缘套管
钢构件
可移开部分的导轨
隔板移开后的开关柜视图
活门开启后的插入式 绝缘套管
活门关闭后盖住 插入式绝缘套管
有隔板的开关柜

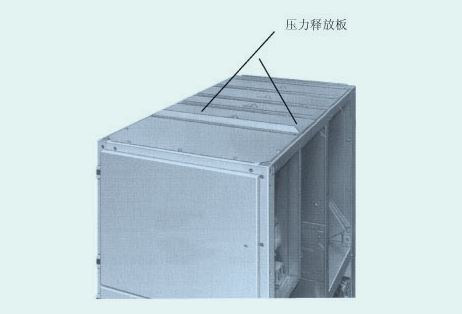

压力释放
任何因柜内电弧故障产生的过高压力均由压力释放 板排出。
-结构
-镀锌钢板
-不能从外面打开
-母线室.高压室和电缆室都有各自的压力释放板
压力释放板
高压室门
-观察窗
-抗压力
-用于检査可移开部分的位置
-用于检查断路器的合/分指示器.操作次数计 数器和~弹簧储能"指示器
-锁
用钥匙（当符合联锁条件时）将高压室门锁住 或打开

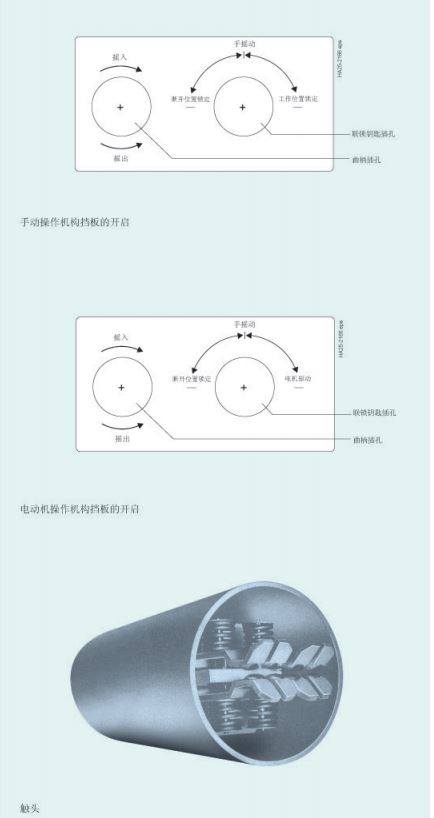

曲柄插入孔盖板
曲柄用于使机构中的弹簧储能
-活门.可自行关闭
・门把手
-开锁以后.提起门把手.门即可打开。 将之按下.门即关上（必须符合联锁条件）
・开关装置的合/分按钮
-当可移开部分处于工作位置.且门关闭 时.借助折叠式延伸机构.用手推动按钮 进行分/合操作。
-当可移开部分处于断开位置.且门关闭 时.可直接按按钮进行合/分操作。
-用于收回折会式延伸机构的杠杆 •打开挡住插入孔的挡板.以便操动可移开部分 -曲柄用来推进或退出可移开部分（当联锁条件
满足时）
-用联锁钥匙操纵挡板（与高压室门是同一把）

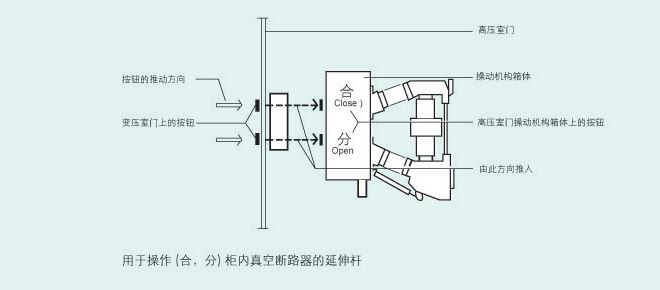

用于操作（合，分）柜内真空断路器的延伸杆
可移开部分

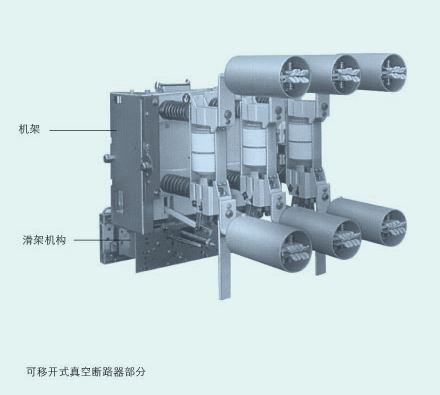

可移开式真空断路器
（有关技术数据请参阅第4页）
-安装有3AH真空断路器及弹簧储能操作机构
可移开式真空接触器
（有关技术数据请参阅第4页）
・装有电磁操作机构的3TL6型真空接触器
•有高压限流熔断器每相最多装并联的两根
*也可选用机械锁扣结构，以节约保持合闸状 态所需电能
可移开部分
可移开式隔离排连接部分
（有关技术数据参阅第4页）
•作隔离开关用
•装有铜连接排
•可选用电磁联锁
可移开式测量部分
（有关技术数据参阅第4页）
-装有环氧树脂浇铸的电压互感器最多可安装3 台单极或2台双极的互感器
*可选择在互感器初级安装熔断器
,也可选择安装3台避雷器
机架：
•作为开关装置的支撑构架
•侧板上装有轴承滚轮.可在柜内导轨上移动
•导轨
滑架机构
-装在操动机构箱体的下面
•有驱动机构.用以推进.拉出可移开部分
•也可选用电动机驱动方式
-内部有联锁杆，用以探寻在工作位置或断开位 置时，断路器的合/分状态
•有联锁杆.用以探寻高压门和接地开关的位置 状态
•也可用辅助开关.当可移开部分处于不同位置 时.它可给出相应的信号
•可选用电磁联锁装簣.控制可移开部分
可移开部分
手动操动机构
•将联锁钥匙旋向"手摇动”位置
•这样就打开了曲柄插孔的挡板.即插入曲柄.
将可移开部分推进或退出。
手动操作机构挡板的开启
电动机操动机构
•将联锁钥匙旋向”电动机驱动"位置
•在柜前或遥控.进行推进或退出可移开部分的 操作
•手摇曲柄时.将联锁钥匙旋至"手摇动-位置 •这样就打开了曲柄插孔的挡板，然后就可将可 移开部分推进或退出。
触头
-镀银扁铜排触头
•触指的回弹性好（士 10mm）
-可互换
当更换触头时，请注意：
-触头的额定值.相同规格的可移开部分可互 换.当用不同额定值的触头来更换时.在结 构上不能相配.从而避免了随意更换的误操作.
1）”断开位置锁定"不能用于接地开关的电动机驱动机构
触头
低压室及接线
低压室
•用以安装保护控制装置，测量元件和仪表
・用具有防震动抗压的隔板使其与高压室隔开
•可选择在门上装有观察窗
•内部可利用的空间尺寸见第10页
低压接线
-可移开部分控制电路是通过64芯插头与金属软 管内的软导线连接起来的。
•开关柜的控制回路使用软导线连接并穿入柜内 金属隔板封闭的二次导线小室
•电压互感器次级回路使用软质多芯线
智能分界开关
