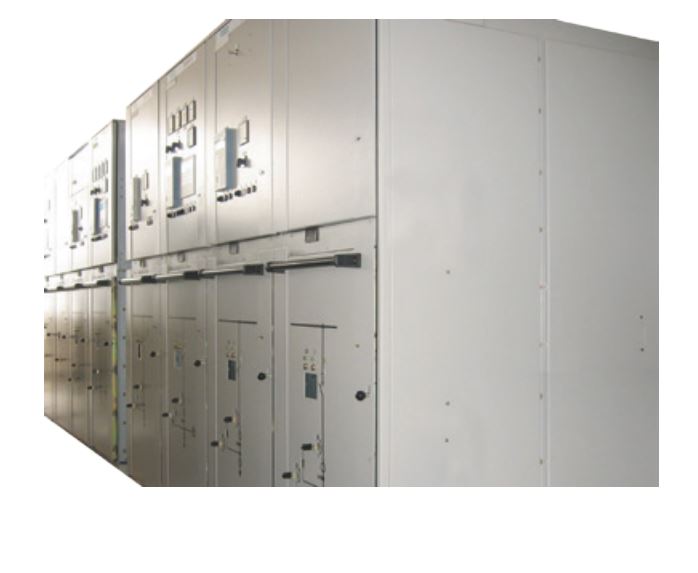

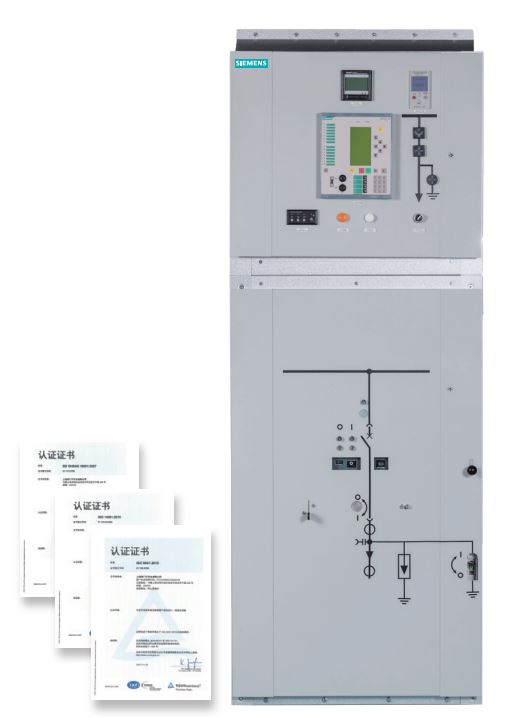

对于供电公司和工厂用户而言， NXAirS 系列开关设备具有非常明显的优点，那就是平稳运行、出色的实用性和理想的安全性。
特点
•不需要处理绝缘气体以及监控压力高低
•空气作为绝缘介质很容易获得
•工厂装配，通过了型式试验的开关设备，符合 IEC 62271-200、GB3906、DL/T404 标准要求
•引进全球平台概念、集权式研发控制、本地化制造
•使用标准化的电流互感器
•使用全球易于采购的标准零件
•目前有 五十万多台西门子空气绝缘开关设备在世界各地运行
•采用免维护真空断路器
•真空断路器通过型式试验，接地开关具有关合能力
•耐压隔板
•灵活的低压室（可拆卸式隔室及插头等）
•质量保证体系符合 DIN EN ISO 9001 标准要求。
确保安全
NXAirS 系列开关设备符合内部燃弧等级 IAC A FLR、运行连续性丧失类别LSC 2B 和隔板等级 PM 等要求。
安装适应性强，符合关于人身安全的最高要求。
特点
•所有操作都在高压门关闭后进行
•金属柜体，接地活门和隔板
•所有短路开断电流的开关设备的内部燃弧等级都符合 IAC A FLR；可以从正面、侧面和后面触及；电弧持续时间 1 秒
•运行连续性丧失类别 LSC 2B（母线室、电缆室和手车室单独分隔）
•隔板等级 PM
•在高压门上有明显的位置指示器和布置合理的控制元件
•采用真空断路器或者真空接触器
•标准防护等级 IP4X
•正向驱动活门（可以单独闭锁）
•逻辑机械联锁系统
开关设备的模块化设计、柜内经过型式试验的断路器，把内部电弧限制在各自隔室内，以及由此实现的最高运行可靠性等特性优化了开关设备的运行并显著提高了生产率。
特点
•运行连续性丧失类别 LSC 2B（母线室、电缆室和手车室单独分隔）
•隔板等级 PM
•正向驱动活门
•采用标准化的电流互感器
•电缆测试无需隔离母线
•抽出单元在轨道上的运动以及馈线接地等功能全部可以遥控
•将内部电弧限制在各自隔室内
•采用免维护真空断路器
•控制电缆放入金属线槽中
•必要时所有柜内元件易于触及
由于采用了新型 3AE-SION 系列断路器，保证了 NXAirS 系列开关设备的模块化紧凑设计。一方面，可以减少建造成本，另一方面，免维护断路器和模块化设计能够保证连续运行，不产生代价高昂的停机时间，从而为业主带来了双倍回报。
特点
•采用免维护真空断路器
•采用逻辑机械联锁系统把运行中断时间降低到最低程度
•采用了紧凑设计，灵活的电缆连接方式及压力释放系统，对空间要求较低，减少建设投资
保护环境
使用空气作为绝缘介质，本地化生产， 缩短运输距离和时间，使用寿命 > 30 年，优化了总体的能量平衡。
特点
•作为绝缘介质，空气对于环境是绝对中性的
•本地化生产，运输所需的能耗最低 (CO2)
•使用寿命 > 30 年，节约能源
•所用的材料全部可以回收利用，无需专业知识
•易于处置

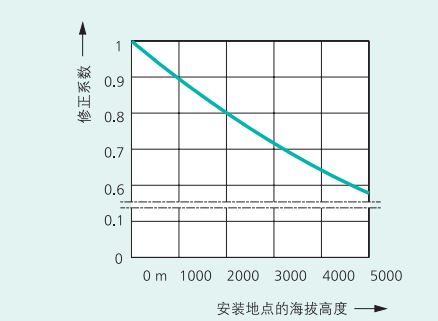

电气参数额定值
|
- 额定电压
|
|
kV
|
7.2
|
12
|
|
- 额定频率
|
|
Hz
|
50
|
50
|
|
- 额定短时工频耐受电压( 相间，对地)
|
kV
|
32
|
42
|
|
- 额定雷电冲击耐受电压( 相间，对地)
|
kV
|
60
|
75
|
|
- 额定短路开断电流
|
最大
|
kA
|
40*
|
40*
|
|
- 额定短时耐受电流，4 秒
|
最大
|
kA
|
40*
|
40*
|
|
- 额定短路关合电流
|
最大
|
kA
|
100*
|
100*
|
|
- 额定峰值耐受电流
|
最大
|
kA
|
100*
|
100*
|
|
- 额定母线电流
|
最大
|
A
|
4000
|
4000
|
|
- 馈线电流 1)
|
|
A
|
|
|
|
断路器柜
|
|
|
4000
|
4000
|
|
接触器柜
|
|
|
250
|
160
|
|
隔离手车柜
|
|
|
4000
|
4000
|
|
母线分段柜
|
|
|
4000
|
4000
|
|
母线提升柜
|
|
|
4000
|
4000
|
*：适用于接触器柜以外的开关设备
接触器柜
|
- 额定短时耐受电流
|
|
|
|
|
主回路
|
1s
|
kA
|
8
|
8
|
|
主母线
|
4s
|
kA
|
40
|
40
|
|
- 额定峰值耐受电流
|
|
|
|
|
主回路
|
1s
|
kA
|
20
|
20
|
|
主母线
|
4s
|
kA
|
40
|
40
|
注：1) 强迫风冷条件下开关设备额定电流最大至 1.1×4000A。
H1: 标准低压室顶部离地高度 2075mm H2: 增高低压室顶部离地高度 2350mm
母线上出，或母线附加元件，母线电流 ≤2500A，柜加深130mm
后背包方案，额定电流 ≤1250A，背包深度为 460mm
后背包方案，额定电流 >1250A，背包深度为 620mm
带 ** 的柜深为可选项
550mm 柜宽相关资料另见样本 1795
外观尺寸
|
外观尺寸
|
|
宽度 W
|
断路器柜
|
|
|
mm
|
|
≤1250A
|
550，650
|
|
|
|
1250A~2500A
|
800
|
|
|
|
3150A~4000A
|
1000
|
|
|
|
隔离手车柜
|
|
|
|
|
≤1250A
≤2500A
|
550，650
800
|
|
|
|
3150A~4000A
|
1000
|
|
|
|
所用变柜
|
1000
|
|
|
|
母线分段柜
|
|
|
|
|
≤1250A
≤2500A
|
550，650
2×800
|
|
|
|
3150A
|
2×1000
|
|
|
|
计量柜
|
550，800，1000
|
|
|
|
提升柜
|
550，650，800，1000
|
|
|
|
接触器柜
|
650
|
|
高度
|
H2)
|
≤31.5kA
|
2200
|
|
mm
|
|
40kA
|
2300
|
|
|
|
所用变柜
|
2500
|
|
|
|
接触器柜
|
2200, 2300
|
|
|
|
≤31.5kA 且母线电流 ≤2500A
|
1350, 1500**
|
|
深度 D3) mm
|
≤31.5kA 且母线电流 ≥3150A
|
1500
|
|
40kA
|
1500
|
|
|
|
接触器柜
|
1350, 1500
|
|
重量 kg
|
标准断路器柜
|
850 ~1300
|
注：1) 强迫风冷条件下开关设备额定电流最大至 1.1×4000A。
H1: 标准低压室顶部离地高度 2075mm H2: 增高低压室顶部离地高度 2350mm
母线上出，或母线附加元件，母线电流 ≤2500A，柜加深130mm
后背包方案，额定电流 ≤1250A，背包深度为 460mm
后背包方案，额定电流 >1250A，背包深度为 620mm
带 ** 的柜深为可选项
550mm 柜宽相关资料另见样本 1795

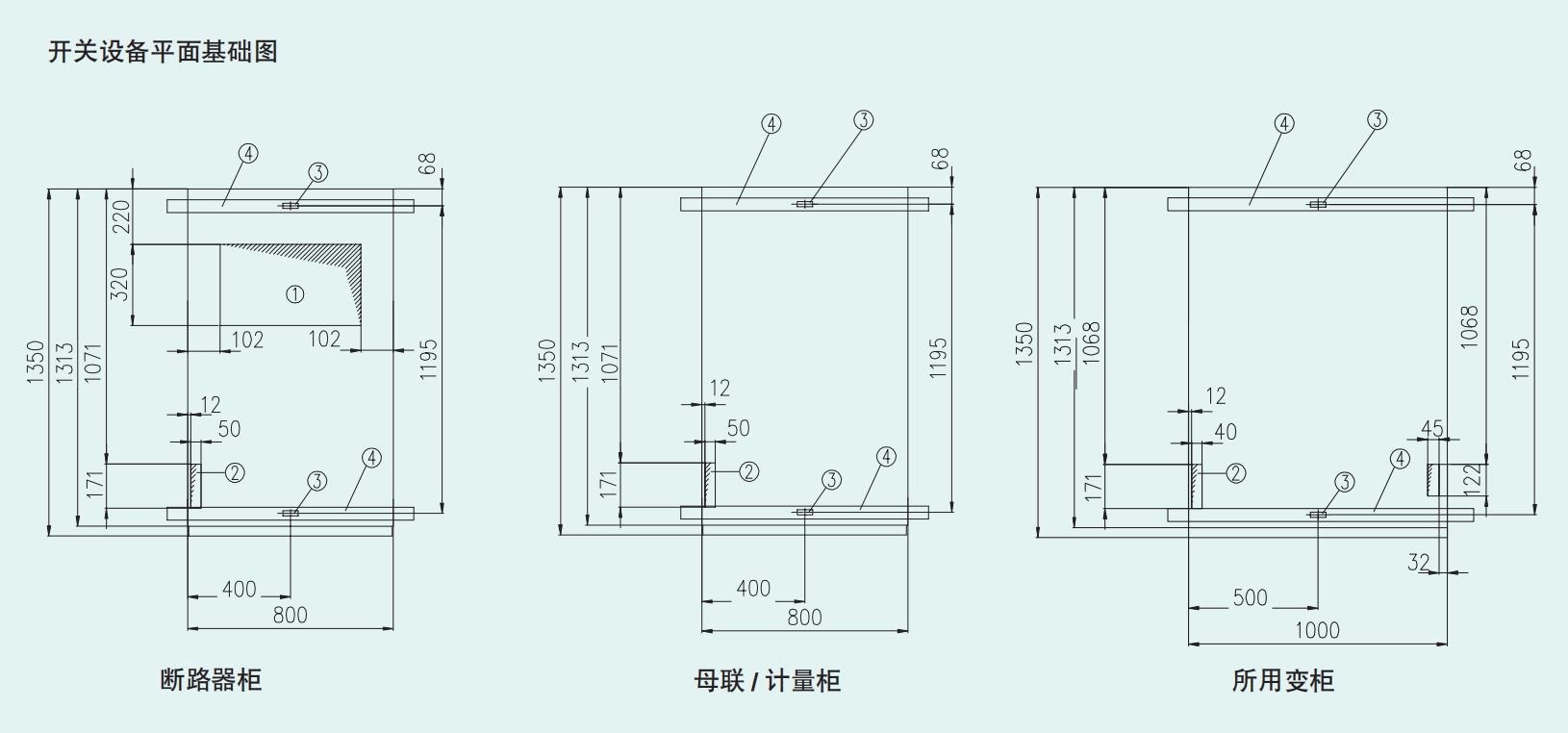

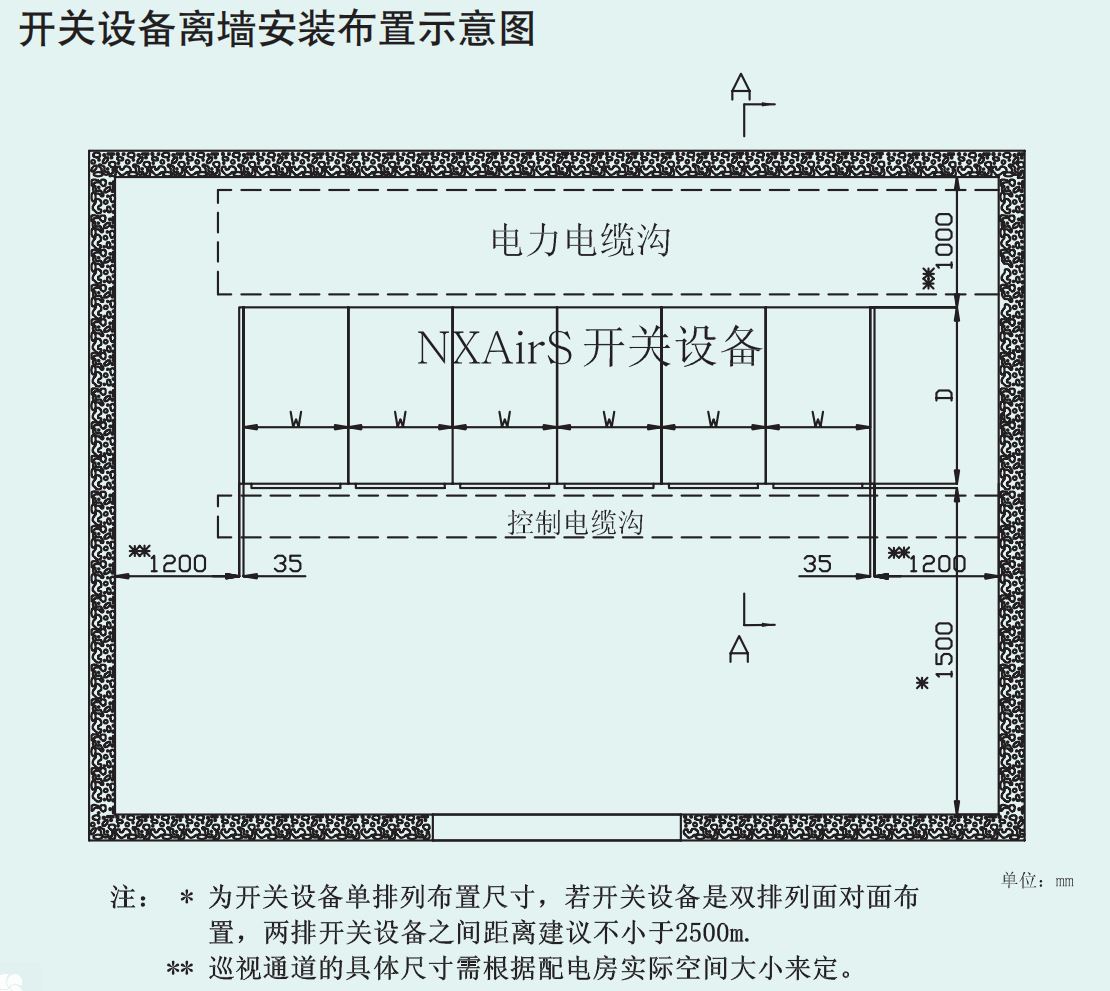

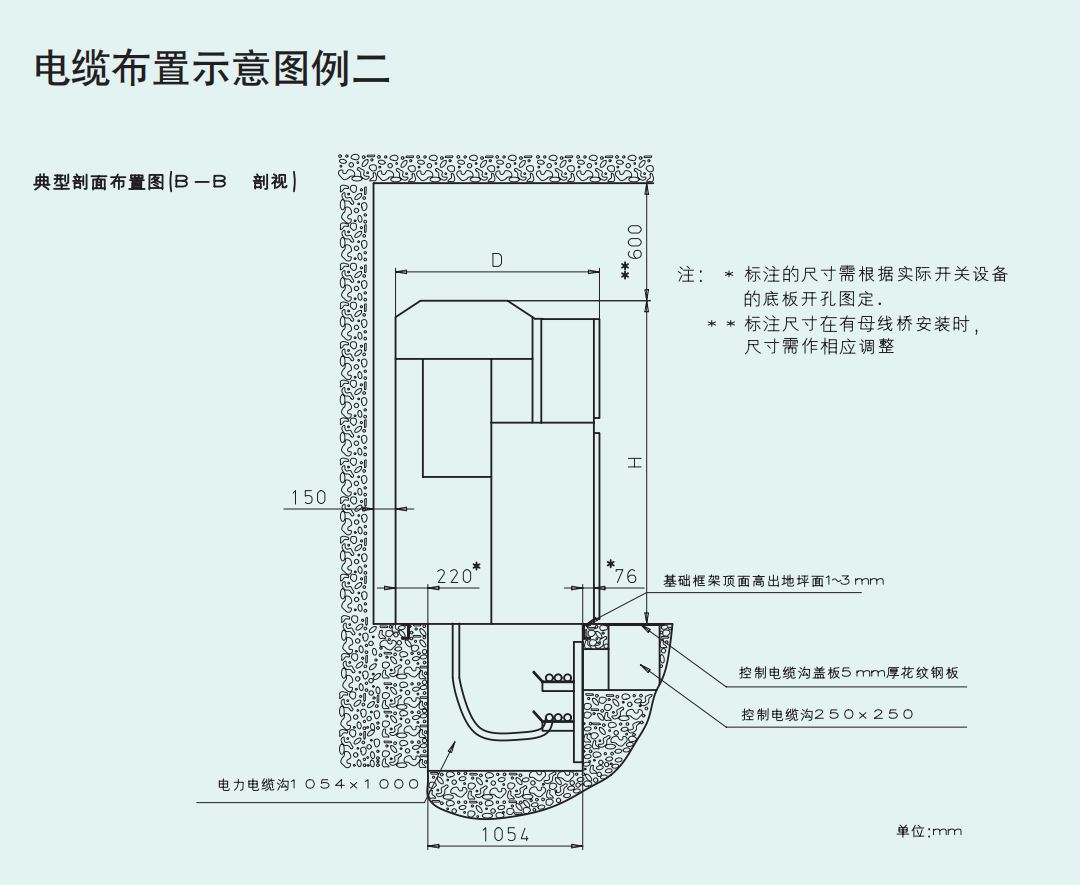

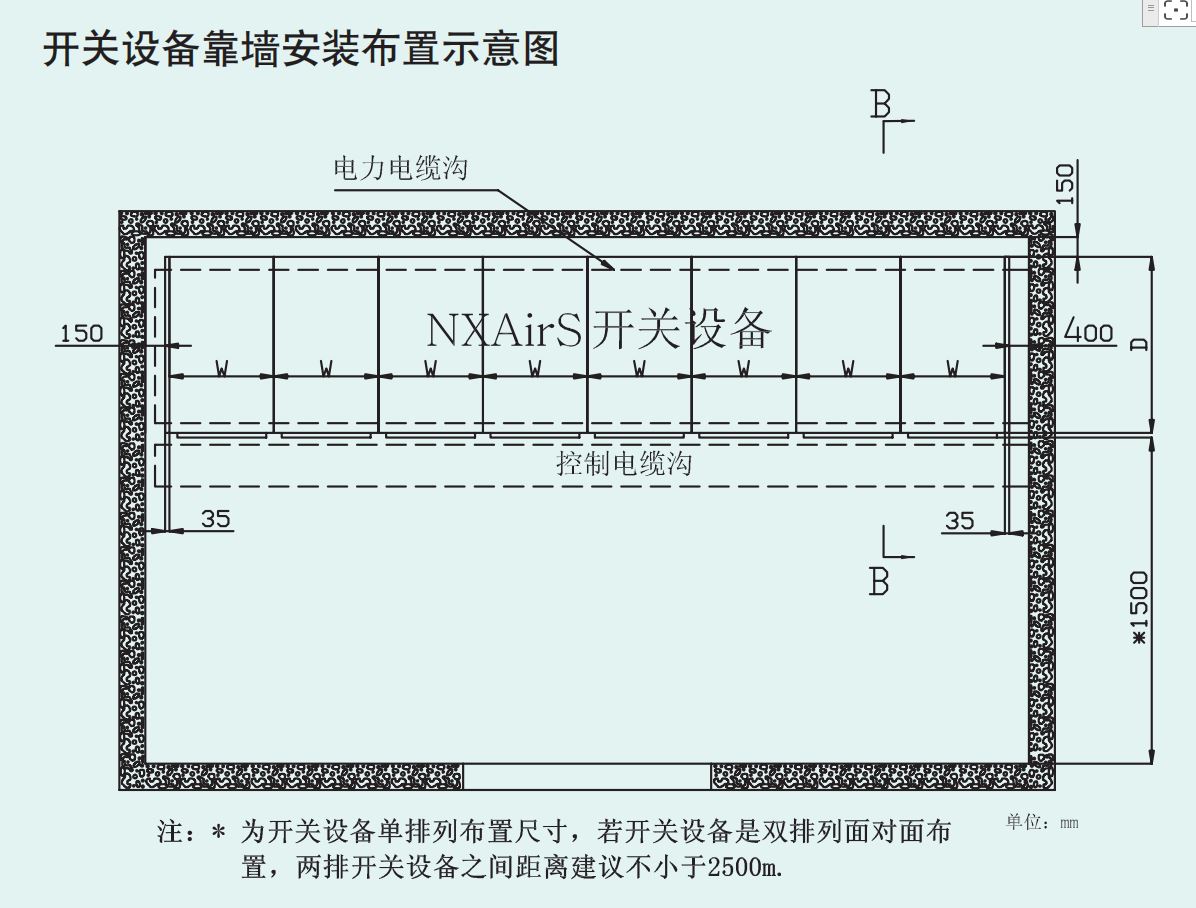

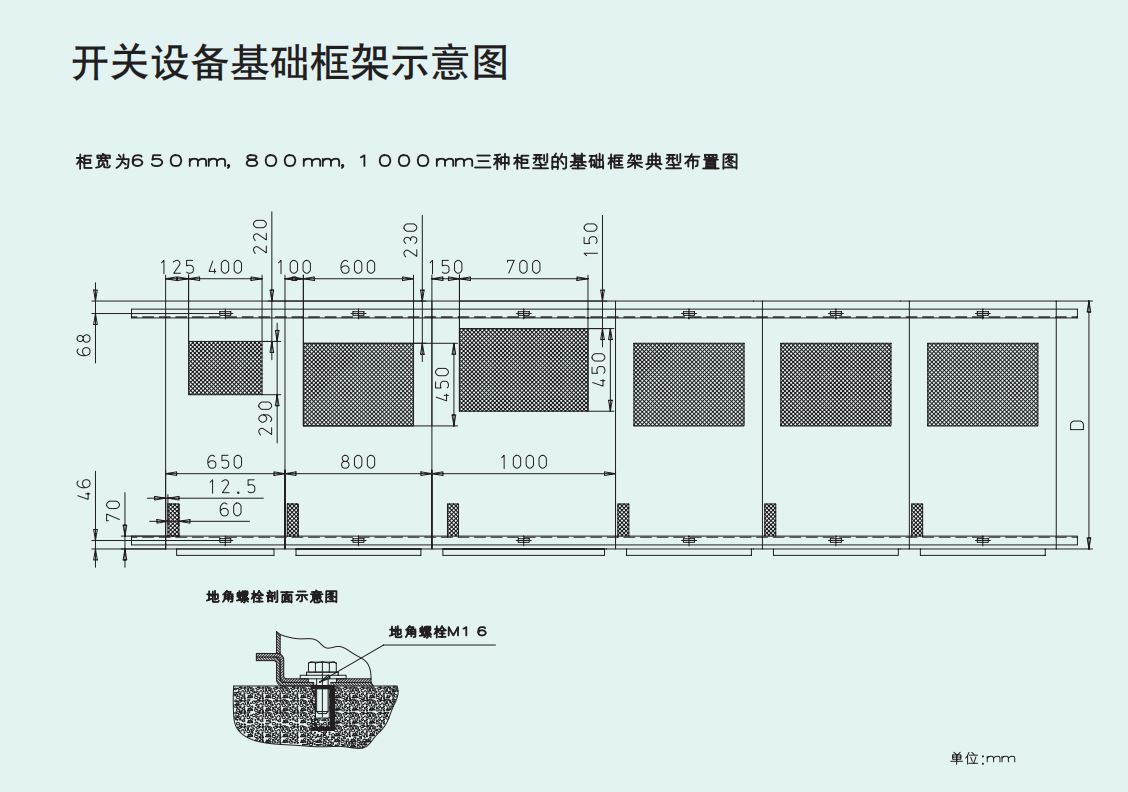

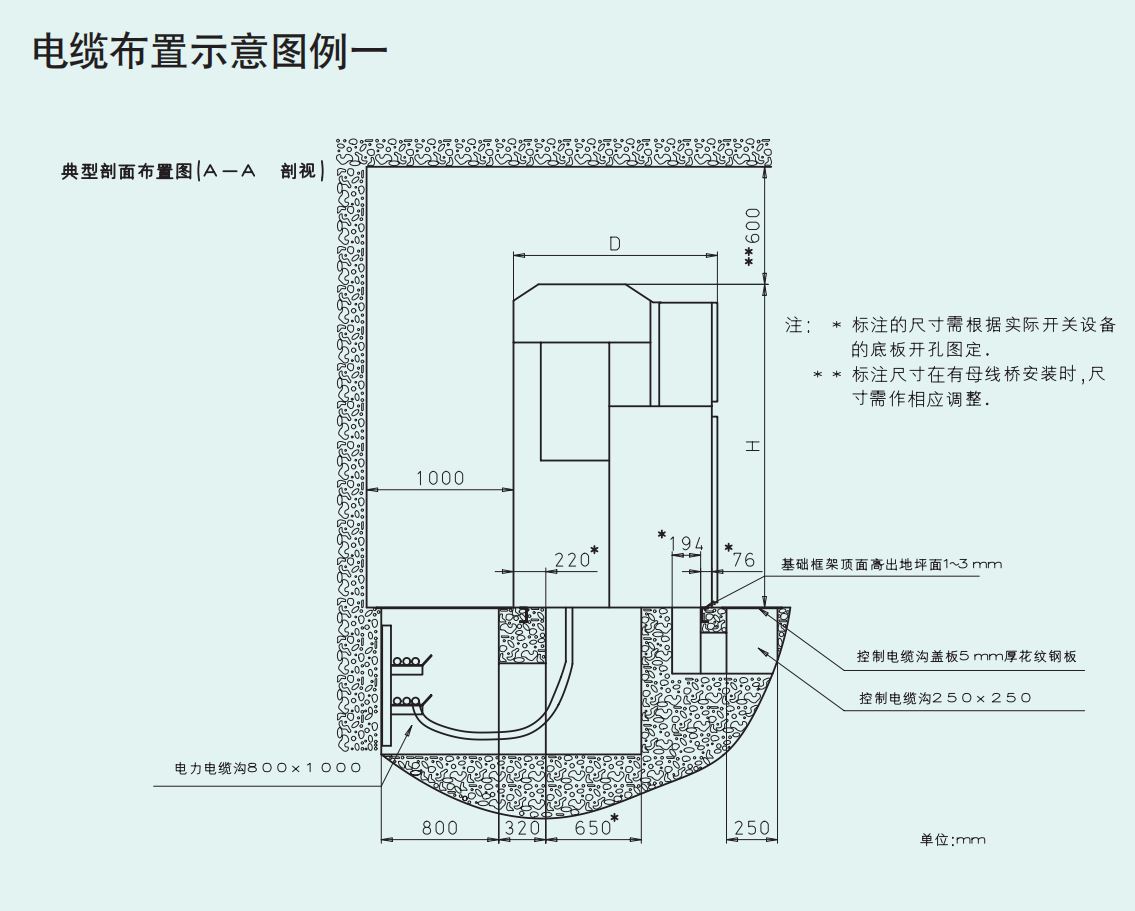

NXairS开关设备平面基础图
断路器柜 母联 / 计量柜 所用变柜
Ik≤31.5kA, 母线 Ir≤2500A, 馈线 Ir≤2500A
配用普通型断路器或固封型断路器
① 高压电缆连接时的地板开槽
② 控制电缆用地板开槽
③ 柜体固定点 / 长方孔 60×20mm
④ 柜前、后平行的安装槽钢，槽钢整体二次浇注前整平调直， 水平误差≤ 0.2%（由基建时根据设计图纸布置）
⑤ 高压门
* 特殊方案请参见另外提供的图纸

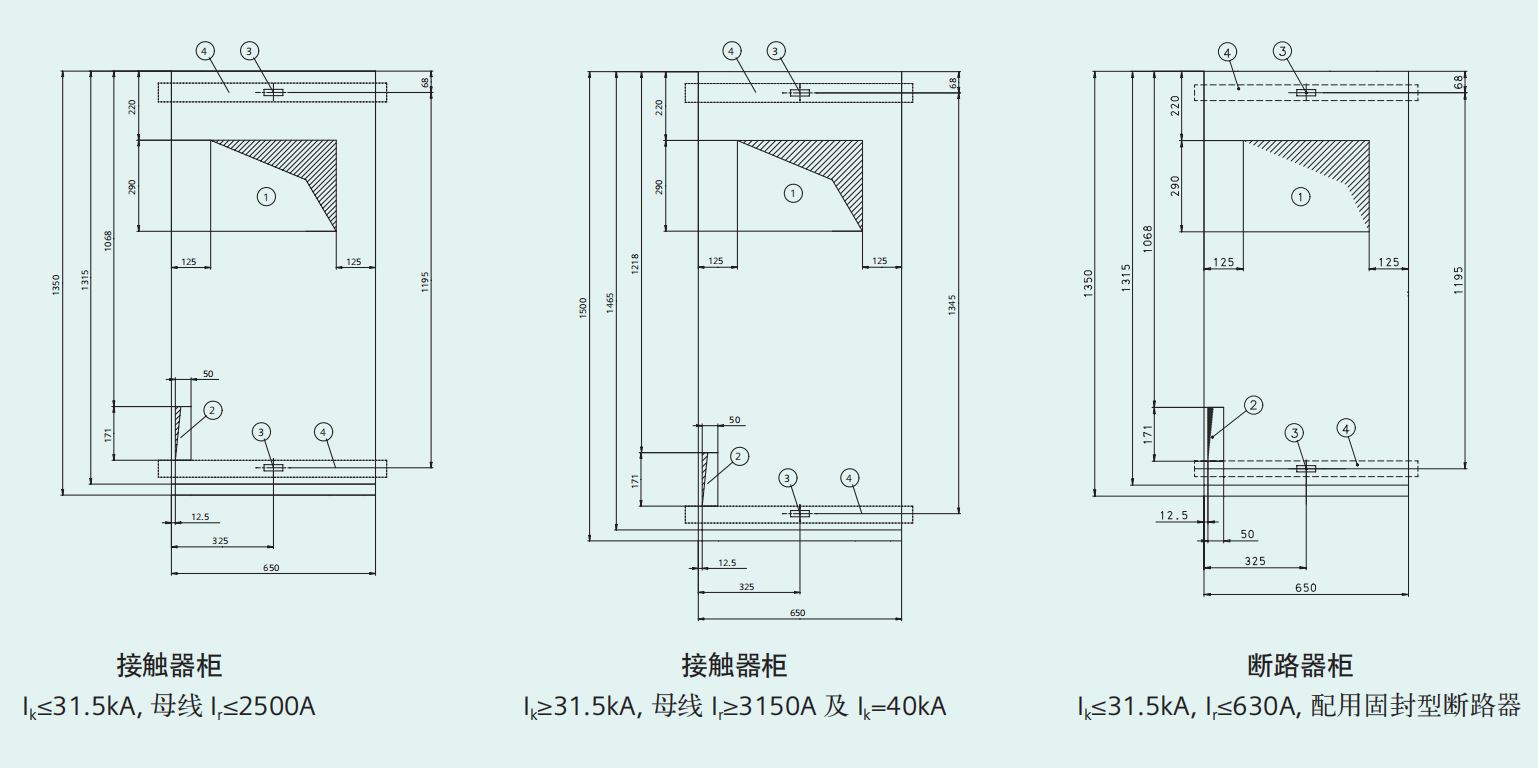

接触器柜
Ik≤31.5kA, 母线 Ir≤2500A
接触器柜
Ik≥31.5kA, 母线 Ir≥3150A 及 Ik=40kA
断路器柜
Ik≤31.5kA, Ir≤630A, 配用固封型断路器

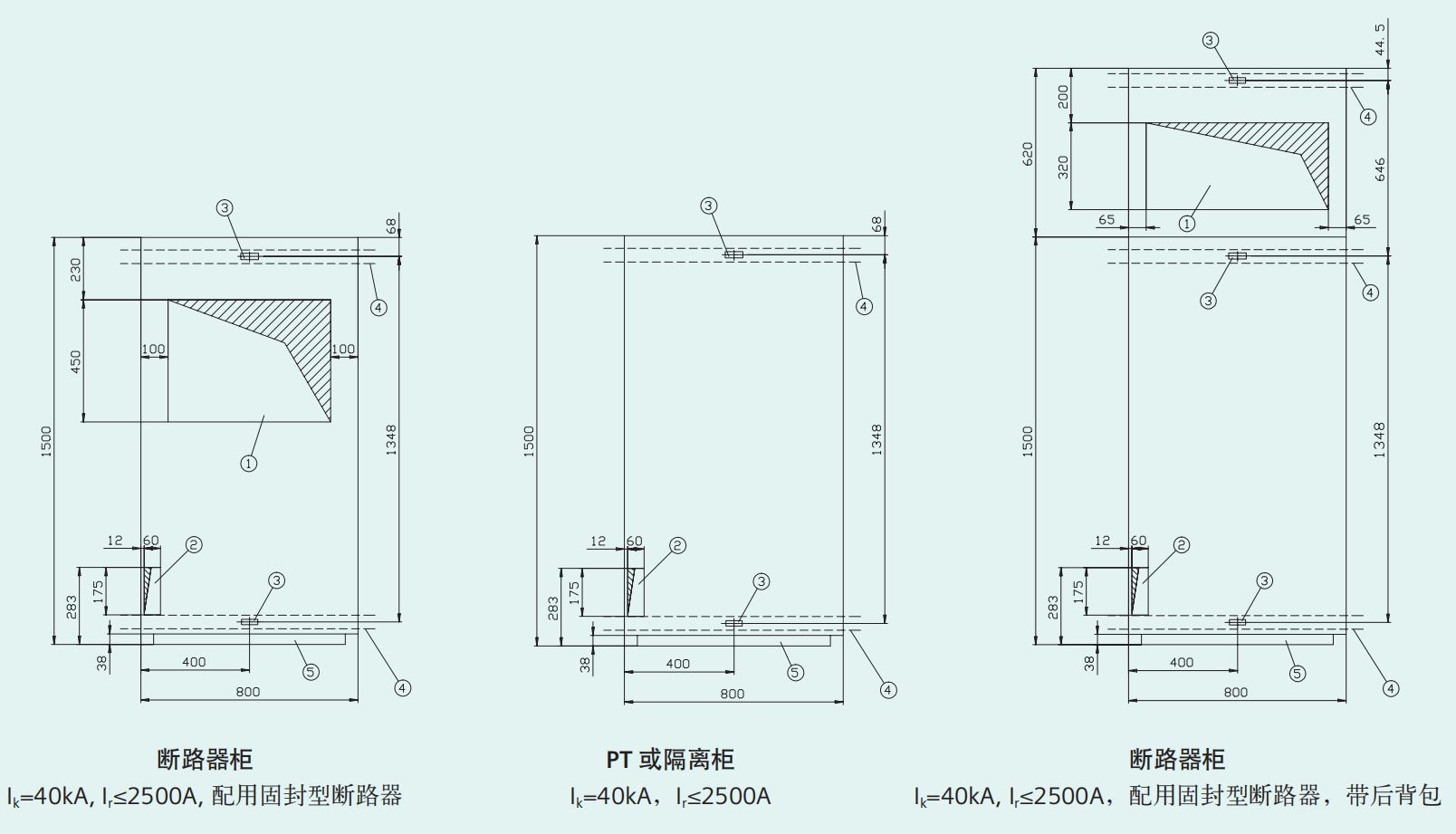

断路器柜
Ik=40kA, Ir≤2500A, 配用固封型断路器
PT 或隔离柜
Ik=40kA，Ir≤2500A
断路器柜
Ik=40kA, Ir≤2500A，配用固封型断路器，带后背包

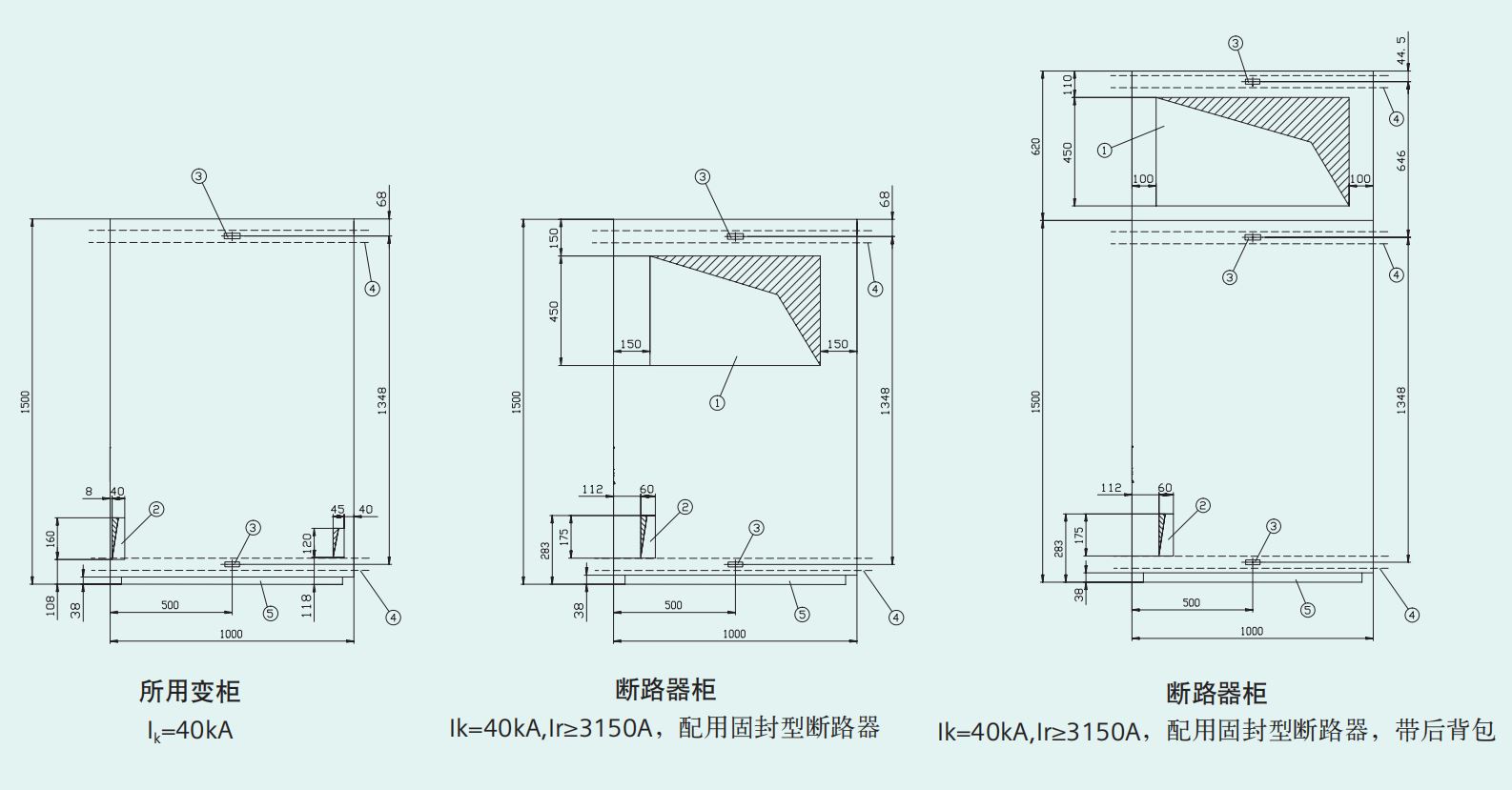

所用变柜
Ik=40kA
断路器柜
Ik=40kA,Ir≥3150A，配用固封型断路器
断路器柜
Ik=40kA,Ir≥3150A，配用固封型断路器，带后背包

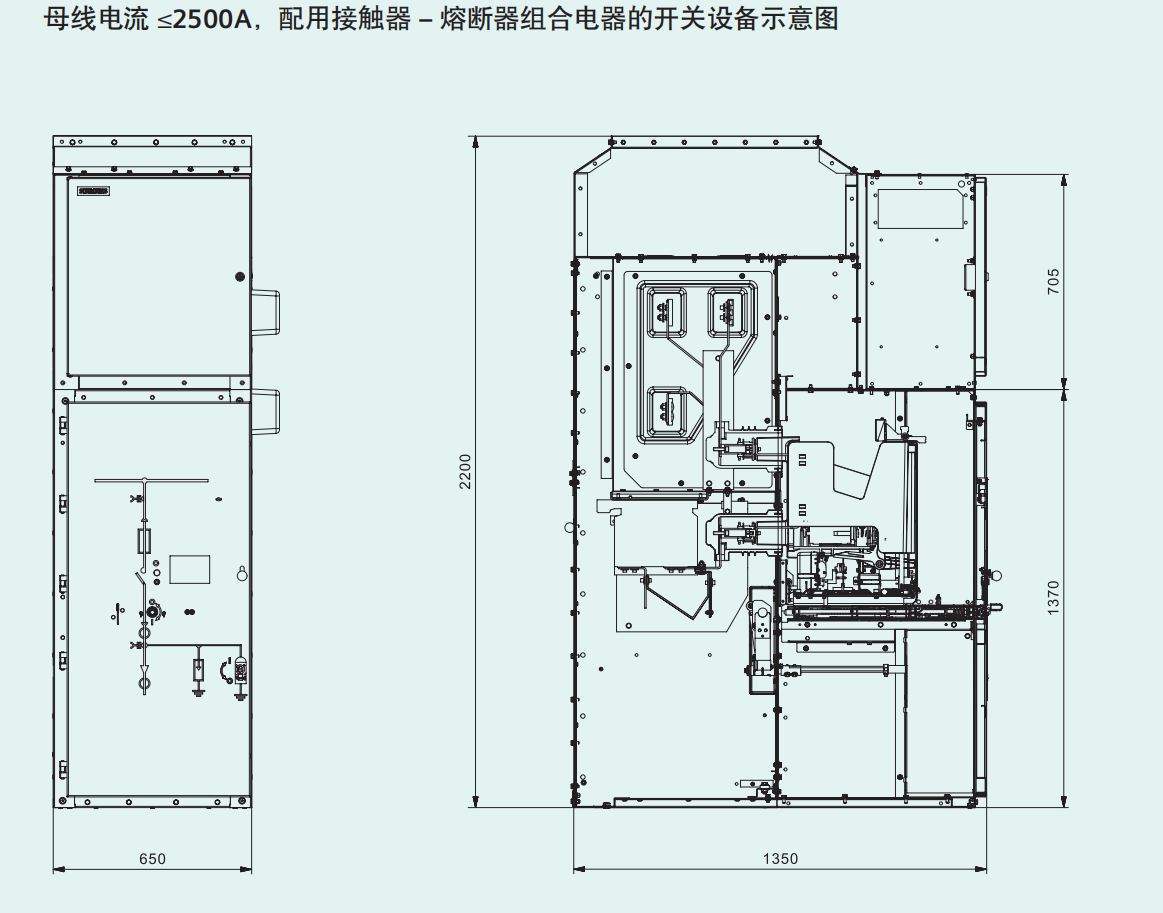

母线电流 ≤2500A，配用接触器 – 熔断器组合电器的开关设备示意图

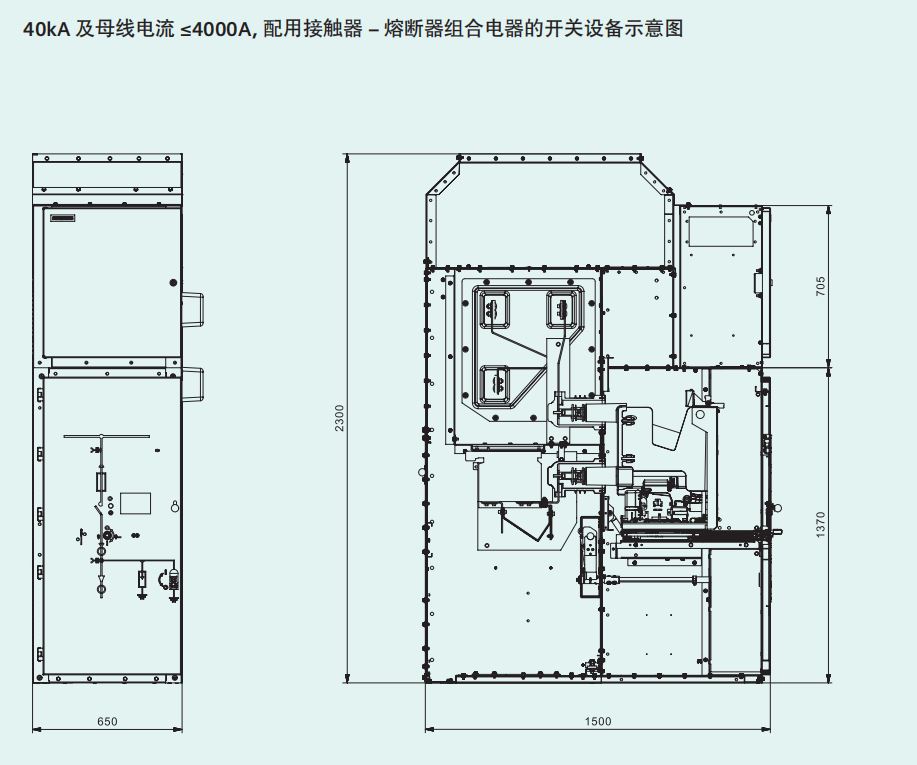

40kA 及母线电流 ≤4000A, 配用接触器 – 熔断器组合电器的开关设备示意图

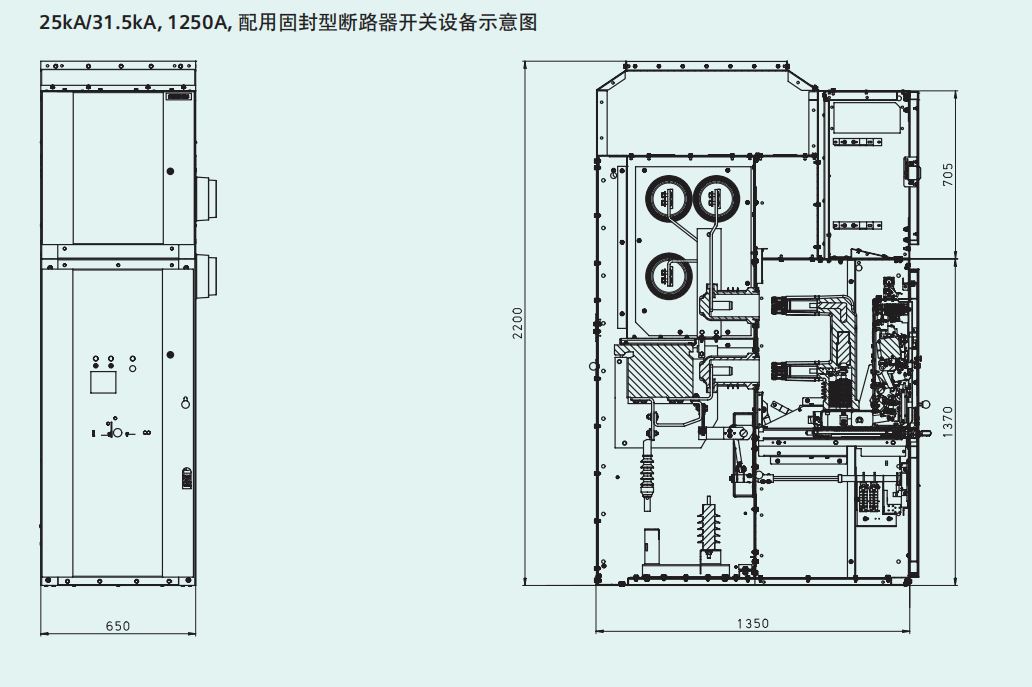

25kA/31.5kA, 1250A, 配用固封型断路器开关设备示意图

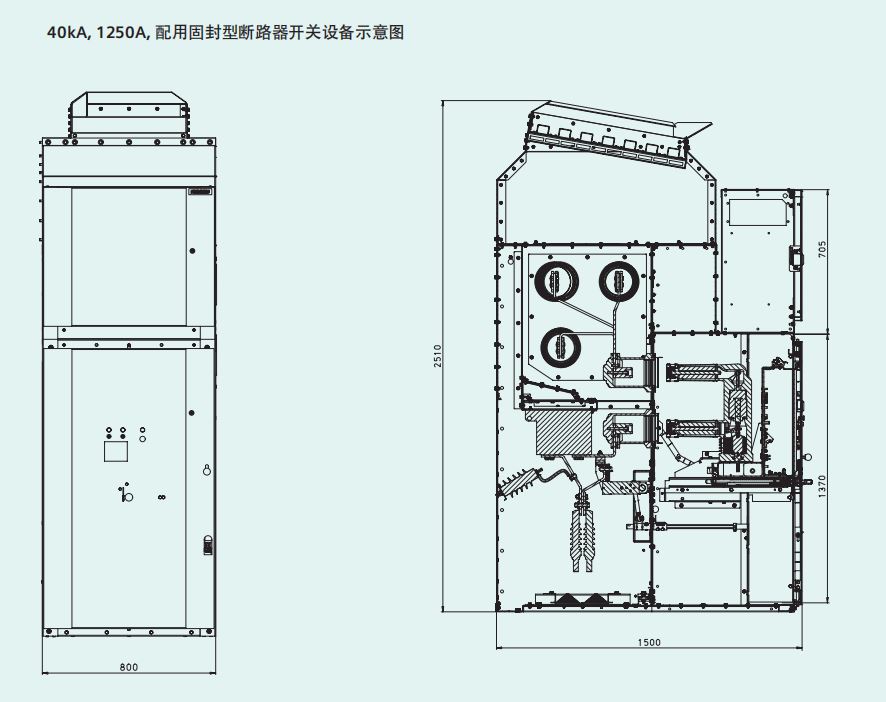

40kA, 1250A, 配用固封型断路器开关设备示意图

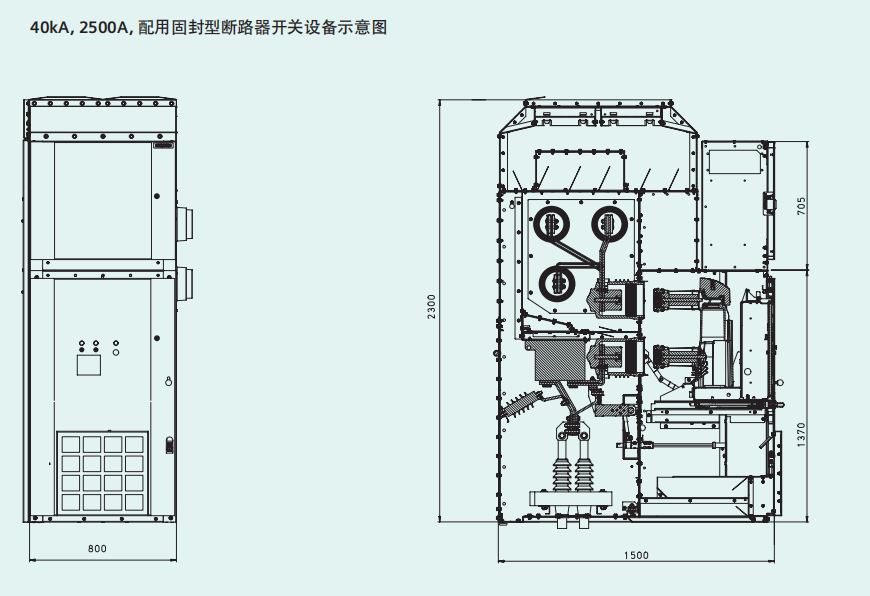

40kA, 2500A, 配用固封型断路器开关设备示意图

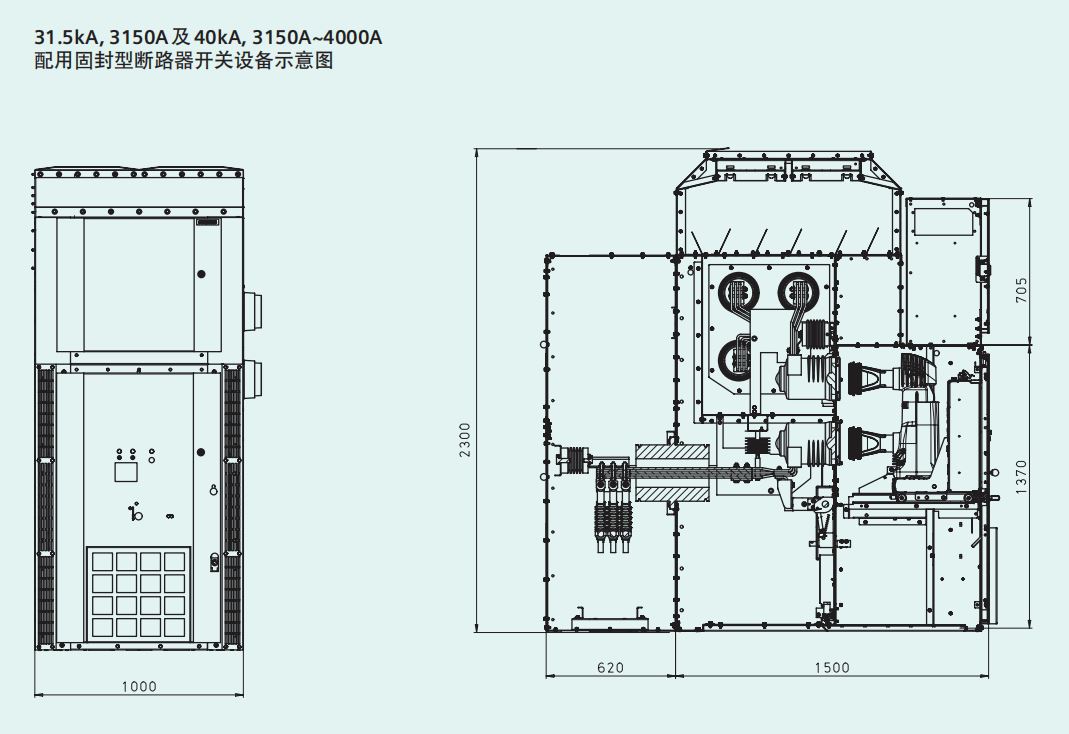

31.5kA, 3150A 及40kA, 3150A~4000A
配用固封型断路器开关设备示意图

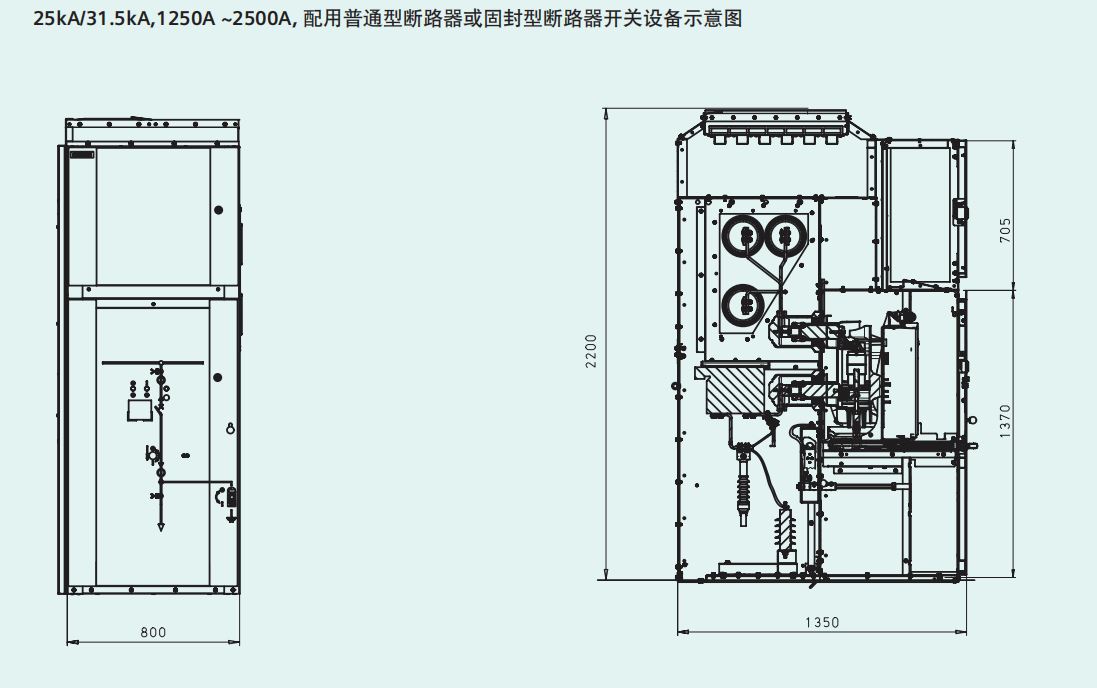

25kA/31.5kA,1250A ~2500A, 配用普通型断路器或固封型断路器开关设备示意图
注：本安装说明未列举的方案，请参见具体项目资料
断路器进线 / 馈线柜方案 A
隔离手车进线 / 馈线柜方案 B
进出线（进线或馈线）带熔断器及PT电压互感器的方案仅适用于额定电流不大于 1250A
断路器分段柜 C
PT 柜方案 E
计量柜方案 F/ 所用变柜方案 G / 电缆连接柜方案 H
母线带接地刀
母线带 PT
接触器柜

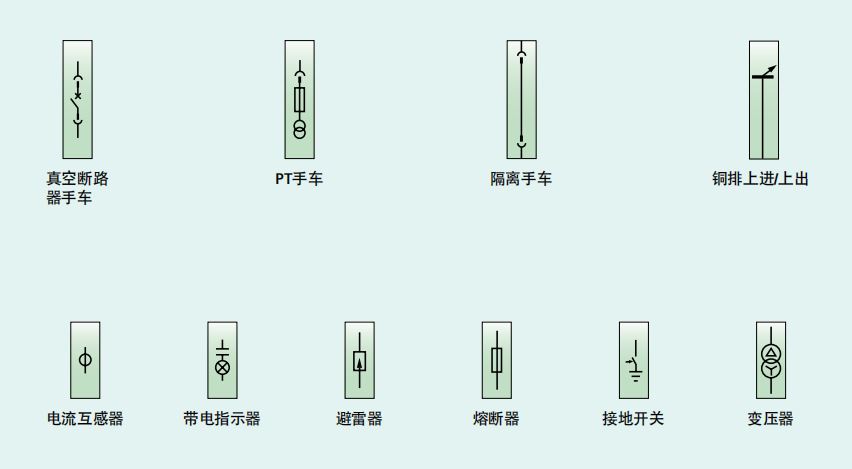

真空断路器手车
PT手车
隔离手车
铜排上进/上出
电流互感器
带电指示器
避雷器
熔断器
接地开关
变压器
基本开关设备设计
特点
•机械动态位置指示牌
•在机械动态位置指示牌上可分别显示隔离开关和接地开关的合 / 分状态
•操作手柄的插孔和控制元件都明显地布置在被控开关或合、分指示旁边
•开关的所有操作只有在高压室门关闭的情况下才能进行
•元件的安装高度符合人体工程学的要求
•可选项：电容式带电显示装置用以检测馈线或母线上是否带电
联锁
•联锁符合 GB3906 和 IEC 62 271-200
标准
•只有当主开关装置处于试验位置时才能操作馈线接地开关
•只有当主开关装置处于分闸状态，且接地开关断开，开关装置才能移动
•只有在主开关装置处于试验、工作或移开位置时，才能对其进行操作
•只有在高压室门关闭时，才能进行操作
附加的安全性联锁
•机械编码可防止小额定电流的开关装置误插入载有大电流的开关设备中
•高压室门与可移开部分有可靠的机械联锁
•可选项：电磁联锁，挂锁
•在手车摇入处，接地开关操作孔处可设置机械挂锁，防止误操作

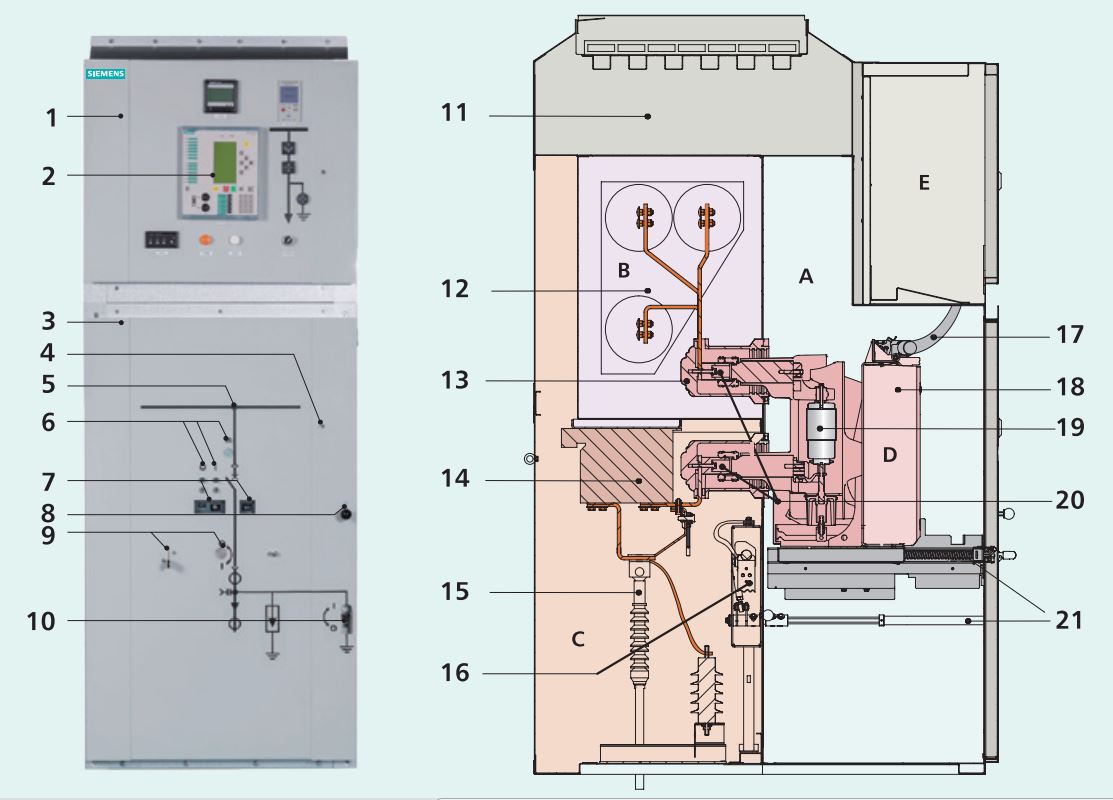

柜体结构（示例）
1低压室门
2继电保护装置
3高压室门
4高压室门锁
5模拟线路图
6断路器“开 / 关”按钮和储能弹簧操作插孔7观察窗用于观察断路器的合 / 分状态，
弹簧储能状态和计数器操作次数等指示
8开启高压室门用手柄
9移动开关装置的操动孔
10接地开关的机械式位置指示和操作手柄插孔
11压力释放通道
12母排
13触头盒
14电流互感器
15每相 4 根的电缆连接
16快速接地开关
17低压插头 / 插座
18断路器操动机构以及联锁装置
19真空灭弧室
20动、静触头
21断路器底盘车和接地开关操动机构以及连锁装置
A.高压室
B.母线室
C.电缆室
D.可移开式断路器
E.低压室
隔室和元件

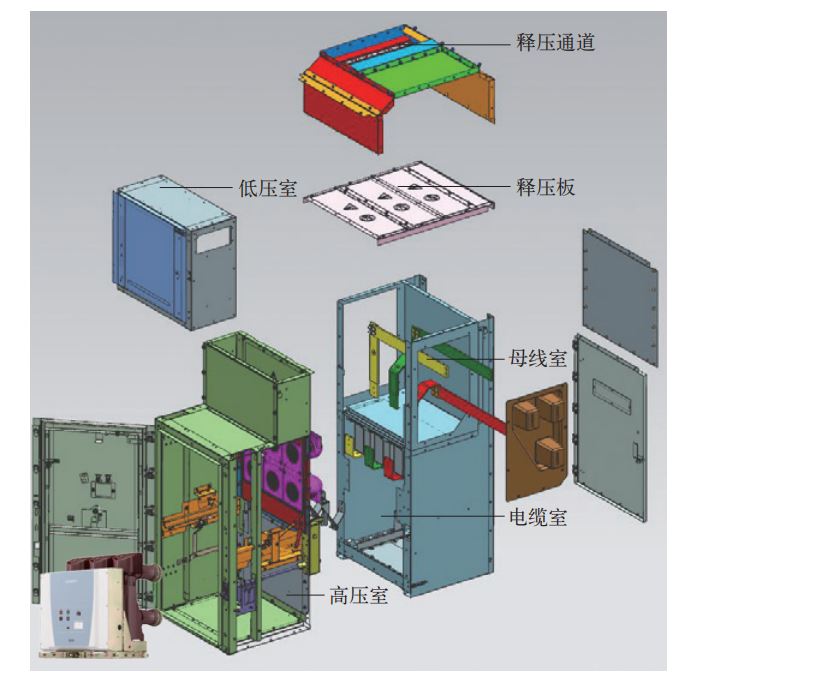

NXAirS 12kV 开关设备隔室及主要元件示意图
隔离室介绍
高压室
-框架由覆铝锌板制成
-压力向上释放
-开关设备正面经环氧树脂粉末喷涂处理
-活门操动机构可分别打开和关闭母线室，电缆室，活门， 并可选设挂锁
-高压室门能承受内部发生电弧时的压力
-电缆室和母线室之间装有抗压隔板
-左侧装有金属电缆布线槽，用于铺设控制电缆
-低压插头用于将开关模块联接至控制电路
-根据柜型不同，内置下列开关模块：
*可移开式模块真空断路器
真空接触器 — 熔断器组合电器隔离手车
可移开式计量单元
负荷开关 — 熔断器组合电器
* 固定安装隔离开关
电缆室
-框架由覆铝锌板制成
-压力通过释压槽向上释压
-电缆室和母线室之间装有抗压隔板
-接地排
-可选项：电容式带电显示装置耦合电极

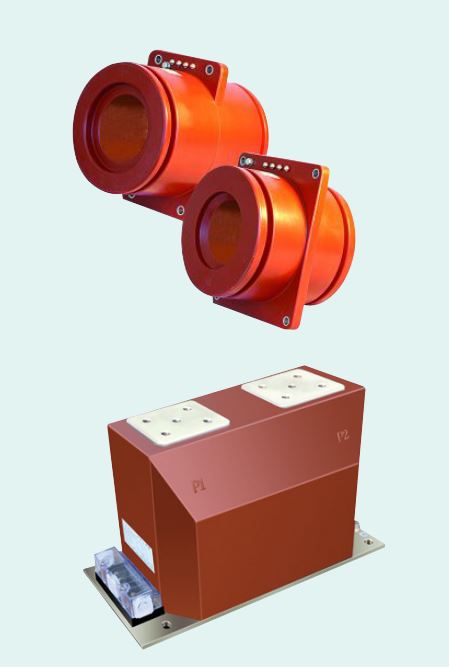

-支柱式浇注绝缘电流互感器 或母线型浇注绝缘电流互感器
-可选项：柜后后门、后盖板结构
-可从前面或后面连接电缆，一次线分下进线和上进线
-可采用以下连接：
*单芯交联聚乙烯电缆，每相最大 4 x 500mm2
*三芯电缆 3 x 240 mm2
*进线铜排带有热缩套管
-避雷器
*避雷器对开关设备中出现的过电压进行保护。

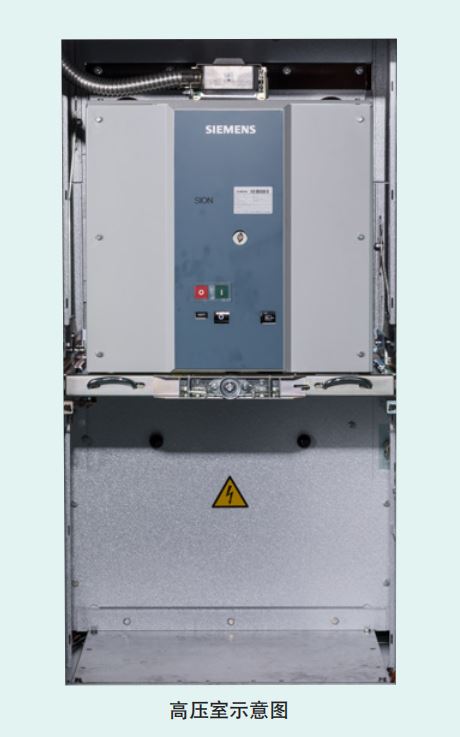

高压室示意图

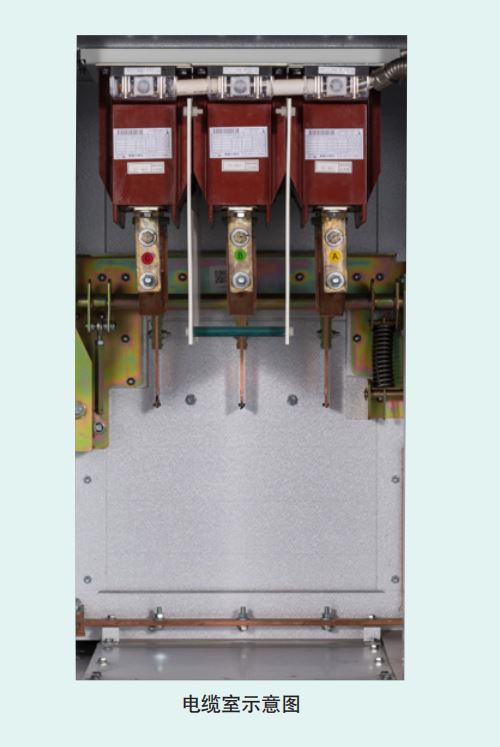

电缆室示意图
母线室
-框架由覆铝锌板制成
-压力向上释放
-柜与柜之间用套管隔离
-母排采用扁铜排制造，用螺栓固定，使各柜中的母线连成整体
* 可选项：母线绝缘
-电缆室和高压室之间装有抗压隔板
-可选项：母线接地开关
-可选项：母线电压互感器(固定式安装)
-可选项：电容式带电显示装置
-母线室的附加隔室（可选项），参照一次方案
船用开关设备
根据使用场所的不同，船运市场可分为工业用船、客船、军用船及平台等，这种运行环境具有盐分高、湿度强、温差大、振动、轻摇等特点，与陆上运行场所相比，运行环境要严酷得多。为了确保运行安全，相关船级社将根据相应的规范对船用开关设备进行入级检验，只有检验合格并取得证书的产品才能在船运项目中应用。
根据船级社的要求，作为NXAirS核心元器件的3AE断路器通过了振动、高温、低温、交变湿热等环境试验及相关的型式试验并取得了船级社颁发的型式认可证书。在此基础上，NXAirS开关设备通过了船用开关设备入级检验并取得了船级社颁发的船用产品证书。NXAirS开关设备完全满足船运工况的要求。
目前，NXAirS开关设备已经在相关船级社认证的船运项目中应用，如CCS（中国船级社）、DNV等船级社。

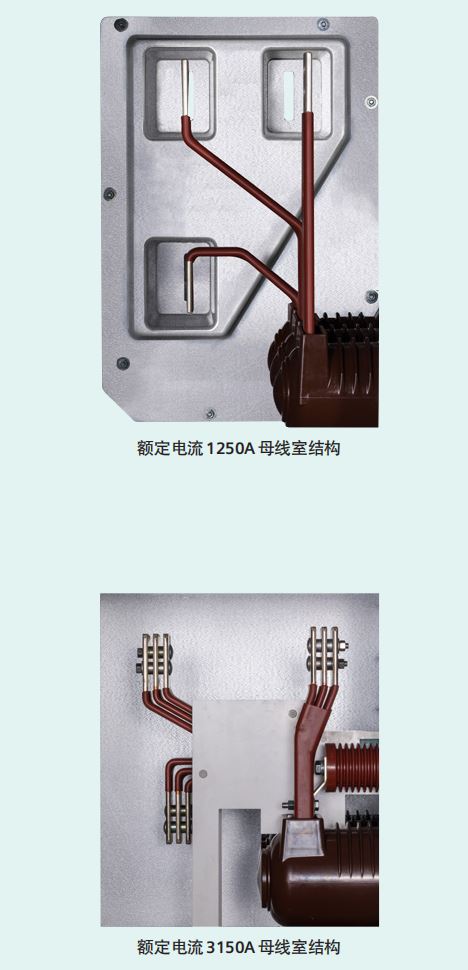

额定电流1250A 母线室结构
额定电流3150A 母线室结构
低压室特性
-安装保护，控制，测量和计量
设备
-独立于高压部分，可安全接触
-所有小母线可拆卸，控制电缆的连接采用螺钉连接
-可选项：小母线装于柜顶
-可选项：增高的低压室
-低压电缆采用软导线
-用 64 芯编码插头，将可移开部分和柜内接线连接到柜子的低压室

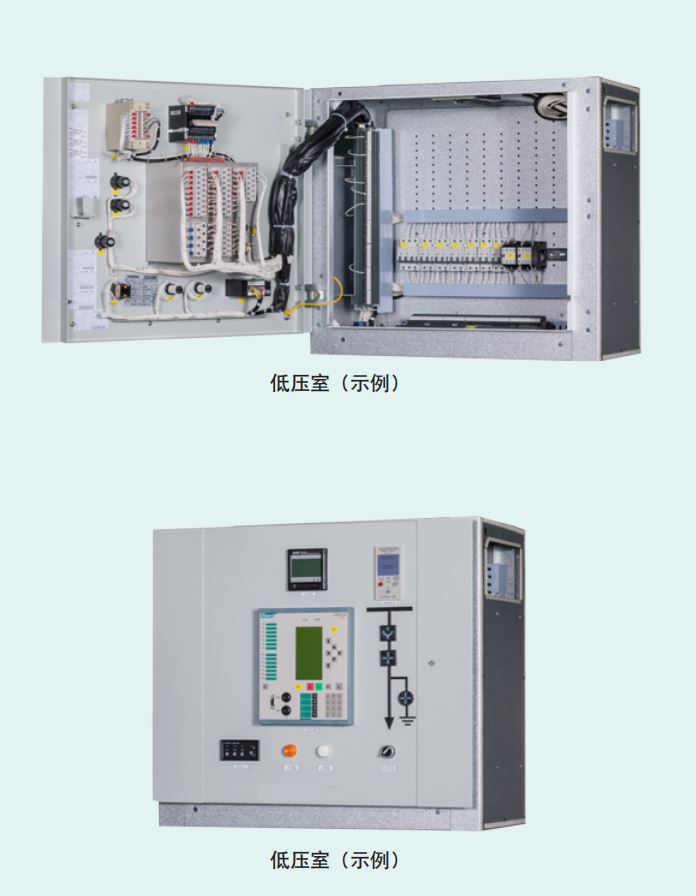

低压室（示例）
3AE真空断路器 *
特性
- 符合 IEC 62271-100 和 GB 1984
标准
-符合中国船级社 (CCS)《钢质海船入级规范》的要求已取得 CCS 颁发的型式认可证书
-满足所有的开关要求
-断路器既可电动操作，也可手动操作
-可通过手动操作机构来移动断路器，也可电动操作
-断路器和固定部分之间用 64 芯低压插座连接
-正常的气候条件下和允许的最大操作次数内，操动机构免维护
-圆形触臂

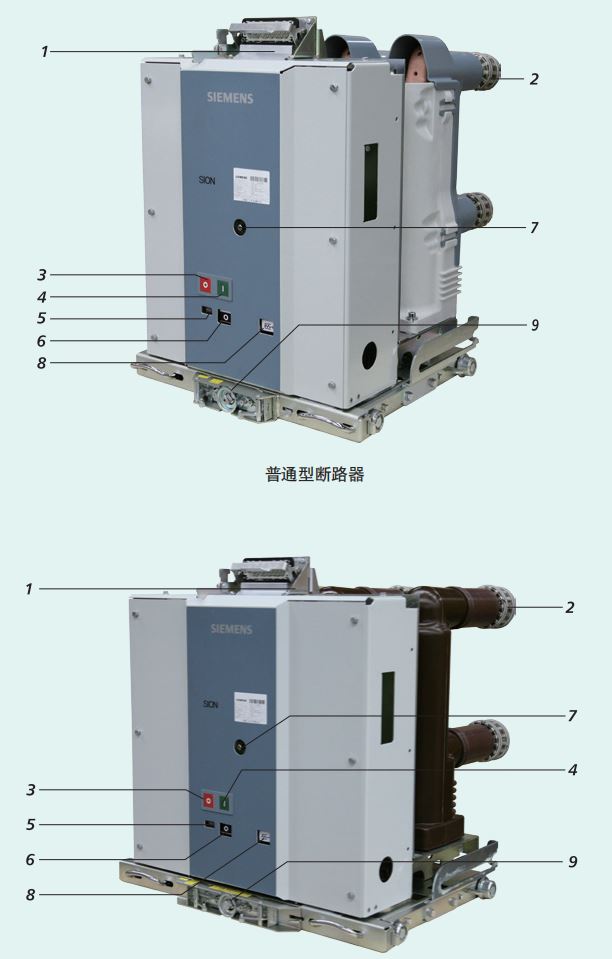

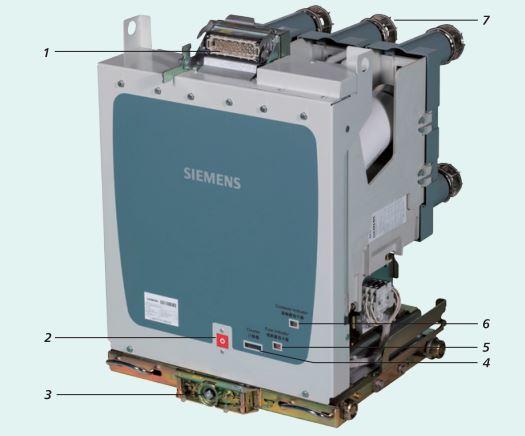

普通型断路器
固封型断路器
1 64 芯低压插头 / 插座
2 触头
3 “分闸”按钮
4 “合闸”按钮
5 操作计数器
6 开关位置指示
7 弹簧储能手柄操作孔
8“弹簧储能”指示
9 推进机构操作孔
真空断路器二次接线图 *
