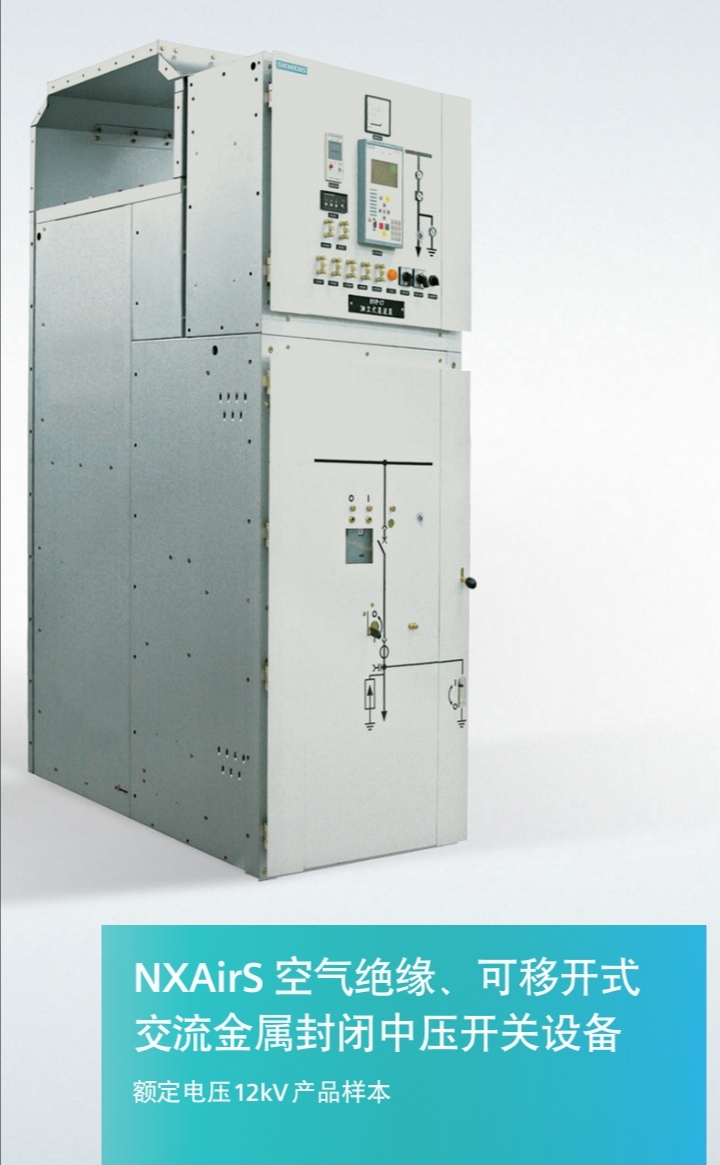

NXAirS 空气绝缘、可移开式交流金属封闭中压开关设备
NXAirS 可移开式金属封闭中压开关设备是安装于室内的开关装置，
经型式试验，符合 GB3906 及 DL/T404，IEC 62271-200 等标准要求。
运行连续性丧失类别 LSC 2B
隔板等级 PM
内部燃弧等级 IAC A FLR ISC≤40kA
电弧持续时间＝ 1 秒
手车室 / 母线室 / 电缆室
NxairS 母线电流3150A
馈线断路器电流2500A
8DA 单母线 8DB 双母线
单母排3150A
加厚单母排 4000A
竖向双母线电流5000A
8DB 横向双母排
馈线断路器电流2500A

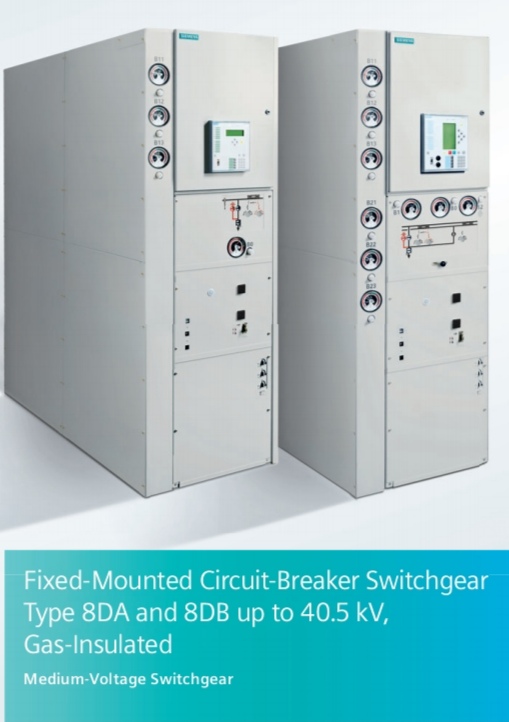

8DA 和 8DB 型开关
柜，配固定安装真空断路
器，最高电压 40.5kV，
气体绝缘
不受环境影响
8DA和8DB开关柜的封闭高压部分适用于严酷的环境条件，例
如：
• 盐雾环境
• 湿气
• 灰尘
• 凝露
一次部分气体密闭，防止外部物体进入，如：
• 灰尘
• 污秽
• 小动物
不受海拔高度影响
设计紧凑
由于采用SF6气体绝缘，结构紧凑。
• 更有效地利用开关室空间
• 新建筑所需费用更省
• 节约有限的城市用地
免维护设计
采用密封压力系统设计的开关柜气室，免维护的开关元件，以及
密封 电缆插头可以确保：
• 供电可靠性更高
• 人身安全
• 终生密封设计（根据IEC 62271-200）（密封压力系统）
• 运行费用更省
• 投资效益高
技术创新
使用数字化二次系统、综保和控制装置可以实现
• 过程控制系统集成化
• 与新系统接口更加灵活，简便，运行费用更省
服务寿命
在正常的操作条件下，气体绝缘的8DA 和8DB 开关柜的期望寿
命至少35 年，考虑到气密封闭的高压部分，可能40 到50年。使
用寿命取决于开关装置的最大操作循环次数：
• 断路器的操作次数等级根据IEC 62271-100 的定义
智能分界开关
