户外高压12KV/24KV/35KV/40.5KV电压互感器开关断路器操作电源用,输出AC220V

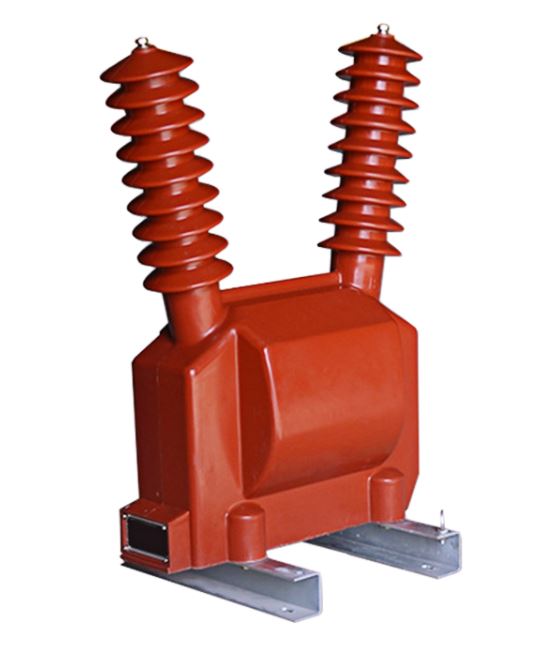

JDZ(X)W-35(G)型号电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，全封闭支柱式结构耐污染、耐潮湿。JDZXW-35G互感器不需要特别维护，只需定期清理表面污物，由于互感器采用全封闭浇注绝缘，体积小、重量轻，适宜任何位置，任意方向安装,互感器二次出线端子加有金属保护罩密封。交流220V操作电源,额定输出30VA,极限输出1kva.

户外电压互感器为户外环氧树脂浇注绝缘全封闭结构，适用于额定频率50HZ或60HZ，额定电压35KV的电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC6044及GB1207-2006《电压互感器》标准。

型号含义

JDZW-35G 户外环氧浇注加硅橡胶外壳复合绝缘型电压互感器

J--------------电压互感器

D------------单相

Z-----------环氧浇注

W--------户外装置

35---额定电压(kV)

G-带高压侧熔断器

使用条件

1.环境温度过：-25℃~~+40℃

2.污秽等级：IV级

技术参数

1.技术参数见表

2.局部放电水平符合GB1207-2006《电压互感器》标准。

注意事项：

1.使用时二次绕组不许短路及超负荷运行。

2. 电压互感器为关绝缘结构，只能进行感应耐压试验；内置电压互感器的开关，进行工频试验时，应将互感器与开关断开

型号	额定电压比	额定输出			极限输出	额定绝缘水平
型号	额定电压比	0.2	0.5	6P	极限输出	额定绝缘水平
JDZW-35图1-图2	35000/100	60	150		1200	40.5/95/200
JDZW-35图3-图4	35000/100/100	30/40	60/60		2×600
JDZXW-35G图5	35000/√3/100/√3/100/3	50	90	100	1000
JDZXW-35G图6	35000/√3/100/√3/100/3√3/100/3	30	30	100	2×500

JDZW-20R 型号电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，全封闭支柱式结构耐污染、耐潮湿。JDZW-20R互感器不需要特别维护，只需定期清理表面污物，由于互感器采用全封闭浇注绝缘，体积小、重量轻，适宜任何位置，任意方向安装,互感器二次出线端子加有金属保护罩密封。交流220V操作电源,额定输出30VA,极限输出1kva.
