无功自动补偿装置 / reactive automatic compensation device
1、提高功率因数, 避免用电罚款
2、变压器温升噪音降低,运行安全可靠
3、节省变压器容量,减少基本电费
4、变压器过载能力提高,有效使用容量提升
5、改善电压畸变,排除零线过热导致的安全隐患（ 火灾,设备短路）
6、提高错峰用电的产能,节约成本
7、提高设备稳定性,保障用电正常
一 根据负载情况估算谐波含量
1、适用于新建项目谐波估算，特别是就地治理时，
根据非线性负载情况来进行谐波估算；
2、谐波电流(A) = [非线性负载容量 (W) ÷380V÷1. 732]×负载谐波畸变率；
3、示例，某工厂使用的变频器额定功率为180Kw，其 额定电压为380V，
现要对其进行谐波治理，估算其需要治理的谐波容量 大小
因为负载为变频器，其典型 THDi取值为33%，且为三
相平衡负载，根据上述谐波电流的计算公式可得：
谐波电流=(180×1000÷380V÷1. 732)× 33%=90. 3A
在对有源电力滤波器的容量进行选型时要考虑留有一 定的余量，
故选择型号为NAS-A-100A-03-380V有源电滤波器。
负载类型 典型THDi参考值
UPS（ 带补偿） 10%—25%
UPS（ 不带补偿） 40%—80%
节能 灯 ; 15%—30%
电焊 机 ; 25%—58%
变频 器 ; 33%—50%
LED灯 ; 15%—20%
开关 电源 20%—40%
客户 电梯 15%—30%
变频 空调 6%—34%
电子 镇流器 15%—18%
六脉 冲整流器 28%—38%
十二 脉冲整流器 10%—12%
中频 感应加热电源 30%—35%
二 根据行业类型估算谐波含量
谐波负载源
1、适用于新建项目谐波估算，特别是集中治理时，
根据行业类型来估算项目谐波；
2、 谐波电流(A) = [变 压器容量(Kva)× 0. 8 ÷380÷1. 732] ×谐波畸变率
(注：0. 8为变压器的预估使 用比例系数)；
3、示例，现有一在建写字楼，其自备变压器容量为1000Kva ，
要对整个写字楼进行谐波治理，估算需治理的谐波大小，
选择合适容量的有源电力滤波器
如参考表格可知办公楼宇 的THDi参值为15% ，
根据上述谐波电流的计算公式可得：
谐波电流=(1000×1000×0.8÷380÷1.732)×15%=182. 3A
办公楼宇的负载一般为三相不平衡负载，
故选择型号为NAS-A-200A-04-380V有源电力滤波器。
行业类型 THDi参考值 谐波负载源
办公 楼宇 15% 计算机设备中央空调各类节能灯办公类用电设备大型电梯
医疗 行业 20% 重要医疗设备核磁共振设备、 加速器、CT、X光机、UPS等
通信 机房 35% 大功 率UPS、开关电源
公共 设施 25% 可控 硅调光系统、UPS、中央 空调
银行 金融 20% UPS、 电子设备、空调、电梯
水处 理厂 35% 变频 器、软启动器
钢铁 行业 30% 热轧 机、冷扎机、电焊机、中频炉、电弧炉
港口 行业 25% 吊机 、电机、变频器、高压灯
橡胶 行业 25% 密炼 机、调速电机、变频器
石油 化工 35% 水泵 、油泵、变频器、电热炉
汽车 制造 30% 点焊 机、冲压设备
煤炭 行业 25% 变频 器、电机
电气化铁路 20% 牵引 电机、整流设备
其它 行业 20% 非线 性负载的集合
有源滤波器 APF
有源滤波器是谐波治理产品中高端产品，我们的有源滤波器是 采用双D S P + C P L D的先进核心控制架构，通过电流互感器实时检测电网中非线性负载产生的电流，提取谐波电流，通过I G B T逆变模块控制产生一个与 负荷谐波电流方向相反，大小相等的谐波去抵消负载产生的谐波，使系统侧的谐 波电流减小，达到滤除谐波的目的
APF有源滤波器并联安装在系统中，具体安接线如下图所示，其 中电流互感器（CT）根据不同负荷需求可接在负荷侧，也可以接在系统侧。
1：集中治理谐波

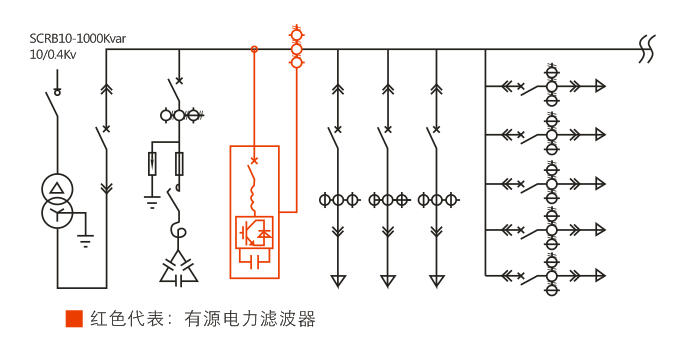

谐波集中治理方案设计图示例
①本方案适用于非线性负载较多，且单台容量不大，分布又比较分散的场所，对所有低压负载进行滤波；
②本方案设计能够在变压器低压侧很好地消除系统中的谐波成分，使电压电流符合国家标准，有效避免 谐波对系统造成的干扰；
③容量根据变压器低压侧母线总谐波电流有效值选择。
2：就地治理谐波

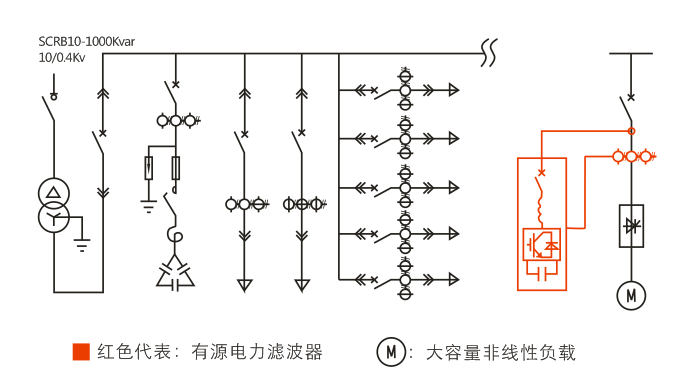

谐波就地治理方案设计图示例
①本方案主要适用于非线性负载容量比较大的场所，对单个设备进行谐波治理；
②利用本方案可在谐波源头消除谐波，减少谐波对周边设备和电网的危害，提高设备的使用寿命和稳定 性；
③容量根据被治理负载的谐波电流有效值选择。
3：支路治理谐波

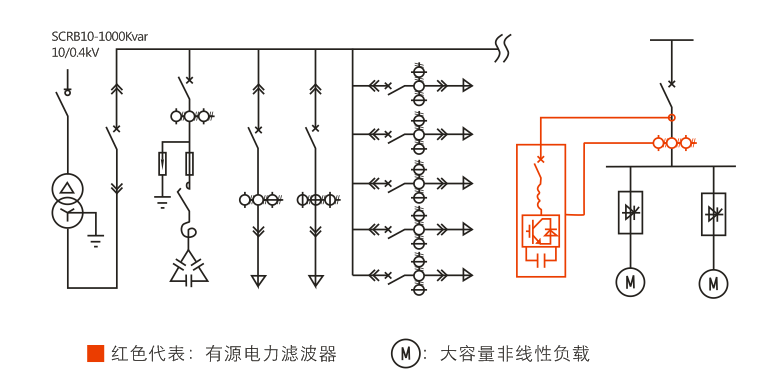

谐波支路治理方案设计图示例
①本方案主要适用于非线性负载较多且单台容量不大的支路；
②通过该方案设计能够很好的消除某一支路中的谐波成分有效避免对其它支路造成危害；
③容量根据被治理支路的总谐波电流有效值选择。
高压无功自动补偿装置 / High-voltage reactive automatic compensation device 产品特点
●装置能在1.1倍额定工作电压的稳态过电压下长期运行；
●装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行；
●装置采用真空接触器投切，可频繁操作；
●每组电容器设有放电线圈，在5秒内可将剩余电压降致50V以下；
●每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保
护。当某组电容出现故障后，可切断本组电容器，不影响其他电容器的使用；
●单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过电压保护；
●大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有RS232/RS485标准通讯接口，并可实现“四 遥”功能；
●每组可配置电抗器抑制合闸涌流或抑制谐波放大。
主要技术参数
额定电压:6-35kV； 额定容量:100-10000kvar；
额定频率:50Hz； 分组数量:1-5组；
电抗器参数选择:抑制合闸涌流，电抗率为0.1-1％；
抑制5次以上谐波，电抗率为6％；抑制3次以上谐波，电抗率为12％。
型号 电压 额定容量 额定电流 并联电容 器型号
Model Un/kV Qn/kvar In/A Cap Type
1 QZTBBZ6-400(100+300)-AK 6.6 (100+300) 8.77+26.25 BFM6.6/ 3-33.4-1, 6.6/ 3-100-1
2 QZTBBZ6-600(300+300)-AK 6.6 (300+300) 26.25+26.25 BFM6.6/ 3-100-1
3 QZTBBZ6-1200(600+600)-AK 6.6 (600+600) 52.49+52.49 BFM6.6/ 3-200-1
4 QZTBBZ6-1500(600+900)-AK 6.6 (600+900) 52.49+78.74 BFM6.6/ 3-200-1, 6.6/ 3-300- 1
5 QZTBBZ10-1000(300+300+400)-AK 10 (300+300+400) 15.75+15.75+21.10 BFM11/ 3-100-1, 11/ 3-134- 1
6 QZTBBZ10-1500(600+900)-AK 10 (600+900) 31.50+47.24 BFM11/ 3-200-1, 11/ 3-300- 1
7 QZTBBZ10-1800(600+1200)-AK 10 (600+1200) 31.50+63.00 BFM11/ 3-200-1
8 QZTBBZ10-3000(1200+1800)-AK 10 (1200+1800) 63.00+94.49 BFM11/ 3-200-1
9 QZTBBZ35-1200(600+600)-AK 35 (600+600) 8.33+8.33 BFM12- 100-1
10 QZTBBZ35-1500(600+900)-AK 35 (600+900) 8.33+12.5 BFM12- 100-1, 12-150-1
11 QZTBBZ35-1800(600+1200)-AK 35 (600+1200) 8.33+16.67 BFM12-100-1, 12-200-1
12 QZTBBZ35-2700(1200+1500)-AK 35 (1200+1500) 16.67+20.83 BFM12-200-1, 12-250-1
13 QZTBBZ35-3000(1200+1800)-AK 35 (1200+1800) 16.67+25.00 BFM12-200-1, 12-300-1
保护方式 单台电容器用熔断器保护或其它
智能电容器
NKC 系列智能式无功补偿电容器 （以下简称智能电容器）是由智能测控单元、智能型过零投切继电器、智能保护单元、两台（△型）或一台（Y型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或 接触器）、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。
产品即可单台使用，也可多台组网构成补偿系统使用；即可三相补偿，也可三相和分相混合补偿。 智能电容器集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。改变了 现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的 全面优点。
产品特点
（1）模块化结构
体积小、现场接线简单、维护方便。只需要增加智能电容器数量即可实现无功补偿系统的扩容。
（2）过零投切
采用智能型磁保持零投切开关，能够可靠的实现电压过零点投入、电流过零点切除。（3）保护功能
具有过电压、欠电压、失压、短路、电容器过温保护等功能，有效保障电容器安全，延长设备寿命。
（4）控制技术
投切判据为功率因数及无功功率，采用无功潮流预测和延时多点采样技术，功率因数低于设定值时，根据负荷 无功缺额分级差控制投切，确保投切无振荡。
（5）智能网络功能
无功补偿控制器可要可不要，智能电容器可自成系统工作，实现低压无功自动补偿功能，个别智能电容器故障后自动退出，并 不影响其余工作。
（6）混合补偿功能
可实现分相补偿，在三相负荷不平衡场合，可采用三相与分相相结合方式，智能电容器可根据每相无功缺额大 小，对三相分别投切，达到无功最优化
（7）人机联系
采用液晶显示器、状态指示灯和按键实现人机联系。液晶显示器上具有运行工况提示、故障中文提示，指示灯具备投运、退运和故 障三种指示状态。
（8）故障自诊断技术
通过实时监测智能电容器内部零投切开关、断路器、电容器等零部件运行状况，并在液晶显示器实时中文提示 ，便于故障快速定位，从而实现免维护。
常用规格
补偿方式 产品容量（Kvar）
三相补偿 20+20 20+10 10+10 10+5 5+5 5+2.5
分相补偿 20 10 5
机械参数
外形尺寸（宽×高×深）：78× H ×395mm
安装尺寸（宽×深）：50 × 370mm
补偿方式 规格Kvar H（mm）
三相 20+20 300
20+10 300
10+10 260
10+5 215
5+5 185
5+2.5 185
分相 20 260
10 215
5 215
智能滤波模块
NKB 系列智能滤波式无功补偿 模块（以下简称智能滤波模块）是由智能测控单元、智能型过零投切继电器、智能保护单元、低压自愈式电力电容器、高品质干式串联 电抗器组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低 压电力电容器、串联电抗器多种分散器件组装而成的自动无功补偿装置。
产品主要应用于谐波十分严重的无功补偿场合，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程 度上具有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电 气环境；串接14%电抗器的产品使用于主要谐波为3次的电气环境。
产品特点
（1）模块化结构
体积小、现场接线简单、维护方便。只需要增加智能滤波模块数量即可实现无功补偿系统的扩容。
（2）过零投切
采用智能型磁保持零投切开关，能够可靠的实现电压过零点投入、电流过零点切除。
（3）保护功能
具有过电压、欠电压、失压、短路、电容器过温保护等功能，有效保障电容器安全，延长设备寿命。
（4）控制技术
投切判据为功率因数及无功功率，采用无功潮流预测和延时多点采样技术，功率因数低于设定值时，根据负荷无功缺额分级差控制投切 ，确保投切无振荡。
（5）智能网络功能
无功补偿控制器可要可不要，智能滤波模块可自成系统工作，实现低压无功自动补偿功能，个别智能滤波模块故障后自动退出，并不影 响其余工作。
（6）混合补偿功能
可实现分相补偿，在三相负荷不平衡场合，可采用三相与分相相结合方式，智能滤波模块可根据每相无功缺额大小，对三相分别投切， 达到无功最优化
（7）人机联系
采用液晶显示器、状态指示灯和按键实现人机联系。液晶显示器上具有运行工况提示、故障中文提示，指示灯具备投运、退运和故 障三种指示状态。
（8）故障自诊断技术
通过实时监测智能电容器内部零投切开关、断路器、电抗器、电容器等零部件运行状况，并在液晶显示器实时中文提示，便于故障快速 定位，从而实现免维护。
常用规格
补偿方式 产品容量（Kvar）
三相补偿 40/30/ 20/ 10/
分相补偿 20
机械参数
外形尺寸（宽×高×深）：140×H × 500mm
安装尺寸（宽×深）：88 ×475mm
补偿方式 规格kvar H（mm）
三相 40 440
30 400
20 360
10 360
分相 20 360
