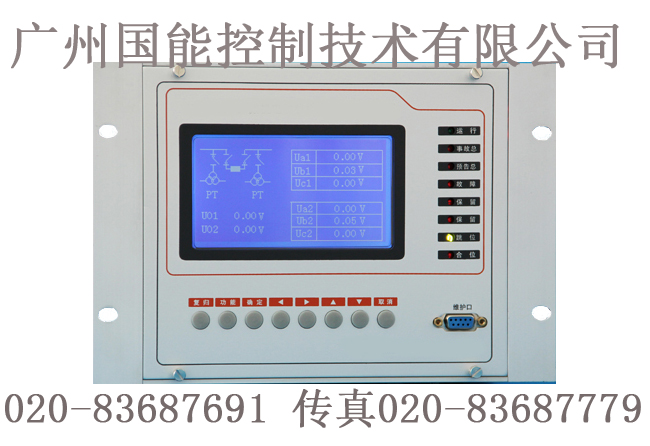

NKE数字化变电站间隔层二次设备61850数字化综合微机保护包括：

NKE-81数字式线路保护测控装置

NKE-83/NKE-84数字式变压器差动保护装置

NKE-85数字式电容器保护测控装置

NKE-86数字式备用电源自投装置等



这些装置具有统一的硬件平台，各种插件采用模块化设计，可根据工程需求灵活配置。装置具有如下特点：

（1）按照IEC 61850（DL/T860）标准统一建模，满足互操作性要求；

（2）具备自我描述能力，系统中的设备可自动相互识别，实现即插即用；

（3）高性能、高可靠、大资源的硬件系统，采用DSP、ARM9、ARM7相结合的3处理器结构，各处理器分工协作，实时性、可靠性大大提高；

（4）具备与站控层装置通信的双以太网MMS接口；

（5）与过程层中的合并单元、智能断路器通信，最大可配置8路高速光纤以太网接口，且SV接口和GOOSE接口相互独立；

（6）采样值网络和GOOSE网络分开组网，保证各自的实时性，可靠性；

（7）装置间通过GOOSE网络发布不同间隔之间的互闭锁信息；

（8）开入插件、开出插件、操作回路插件可灵活配置，最大配置16路开入通道，19路开出通道；

（9）可接收IRIG-B光对时时标；

有带故障录波功能，可以记录故障启动前8个，故障启动后8个，故障跳闸前8个,故障跳闸后8个，共64个用周波的电压电流技故障录波数据



（10）大液晶显示屏，操作界面人性化，可显示一次接线图；

（11）可设置10套保护定值，运行定值可在10套定值间进行切换，具备就地及远方定值整定功能，可按二次定值整定，也可按一次定值整定；

（12）透明化的保护/测控动作过程，每个装置可存储最近32个SOE；记录最近的10次故障、10次启动的录波数据；记录最新的256条事件记录；

（13）智能化的硬件自检功能，定时对通信链路、电源电压、RAM、ROM、EEPROM、开关量输入/输出回路等自检，如有异常，及时告警。
