系统概述

Npower3000 配电自动化系统，是利用现代计算 机及通信技术，将配电网的实时运行、电网结构、设备、用户以及地理图形等信息进行集成，构成完整的自动化系统 ，实现配电网运行监控及管理的自动化、信息化。适用于 10KV 配电线路的环网及幅射状供电系统。能比较全面地支 持配电网自动化及馈线自动化系统。包括对变电站 10KV 出线开关、柱上重合/分段/分界开关、环网柜、配电变压器、配电站、 开闭所、小区配电、补偿电容器等配电网络设备运行工况进行实时的测控。

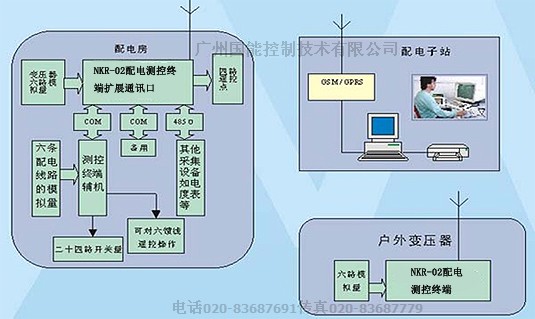

系统结构

Npower3000 配电自动化系统由主站系统、测控终端、通迅三部分组成。 1、主站系统包括配电 SCADA 子系统、配网馈线自动化子系统、 WEB 发布子系统 2、测控终端则指 NKR-02 型配电测控终端 3、通讯是指测控终端与主站系统的通讯线路及装置

一、配网 SCADA 子系统主要功能：
1、数据采集
2、数据处理
3、控制
4、事件顺序记录 ( SOE )
5、报警处理
6、系统时钟和时钟同步
7、通道监视与统计
8、实时数据库
9、人机联系
10、远程维护支持
二、配网馈线自动化子系统主要功能：
1、正常状态下功能：数据采集、运行监视，电能量预测、负荷转移，为配网决策等高级应 用功能提供实时和详实的历史数据。
2、故障情况下功能：故障定位、故障隔离，主站软件根据各段负荷和代负荷能力，制定网络重构和恢复供电方案。在发生故障时，进行故障定位和快速隔离，并提供网络重构的恢复策略。

WEB发布子系统主要功能：

3、浏览功能：用户通过浏览器就可以对配电网运行情况进行了解和分析，领导还可以实现 远程自动化办公；
4、基于 WEB 的远程自动化管理：能通过网页进行远程监控 , 实现具有工作站应用软件通 用的功能。
三、 NKR-02 型配电测控终端主要功能：
1、模拟量采集：可测量三相电压、三相电流、三相功率、频率和温度等模拟量。
2、开关量采集：可采集各种位置信号。
3、遥控点输出：可多路控制跳合开关等动作。
4、保护功能：具有过流、过压、三相多次重合等保护功能。
5、通讯功能：硬件集成 GPRS 通讯模块支持远程通讯，标准 232 、 468 通讯口支持本地通讯。

　1、无线通讯：配电主站端和配电测控终端创新地采用了最先进的无线广域网 通讯技术，运用基于 GSM/GPRS 通信网络，或3G 网络，可快捷方便地建立主站端和测控终端的高速数据 通道。引领了配网自动化无线应用的世界潮流。
2、实施迅捷：公司拥有多年的电力系统测控技术的积累，经过无线通讯技术的有效整 合，使得新一代的 Npower3000 配电自动化系统结构大大简化，安装调试非常方便。系统整体的实施周期比同类其他方 式的配网自动化系统至少缩短 50% 。
3、成套性强：Npower3000 配电自动化系统配合本公司生产的高压开关设备和环网设备能 实现一、二次设备一次成型，完美结合。
4、性价比高：由于采用公共的无线广域网技术解决了配电网的大范围覆盖数据通讯问 题，加之配电测控终端的小型化，多种功能一体化的设计，使得整套 Npower3000 配电自动化系统在功能上强于传统配 电自动化系统，而在系统购买、实施和运行维护等综合成本上还比同类其他配电自动化系统略低大约 10% 。

一、电力系统用户 Npower3000系统主要适用于电力系统10KV配电线路的环网及幅射状供电系统。
二、大型企业用户 Npower3000系统的部分功能也适用于冶金、钢铁、石化、水泥、机械、电气化铁路、地铁、公路、矿山、港口及其他工 业领域的配电监控及管理。
