柱上看门狗用户分界负荷开关控制器NKR-01
配网看门狗分界开关控制器使用说明书
选型指南：
新型号NKR-01 帶分、合闸控制输出、帶PDA功能
(原AFJK-2001)型：帶分、合闸控制输出、帶PDA功能；
AFJK-2002型：帶分闸控制输出、帶PDA功能；
AFJK-2003型：帶分闸控制输出、帶主辅遥控、未帶PDA功能；
1．概述
1.1主要用途及适用范围
10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。
用户分界负荷开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。
NKR用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。外形见图1。
控制器外形图
1.2 使用环境条件
a) 环境温度： 户外 -40℃ ~ +70℃ 最高年平均气温20℃、最高日平均气温3℃
b) 抗震能力： 地面水平加速度0.3g、地面垂直加速度0.15g同时作用持续三个正
弦波，安全系数 1.67
c) 最大日温差： 25℃
d) 日照强度： 0.1W/cm2(风速0.5m/s时)
e) 最大风速： ≤25m/s
f) 最大覆冰厚度： 10mm
g) 运行环境： 户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
h) 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
2．技术参数
2.1 开关本体需要提供技术参数（见表1）
配合的开关需要提供的参数 表1
|
序号
|
名 称
|
单 位
|
数 据
|
|
1
|
额定电压
|
kV
|
|
|
2
|
额定电流
|
A
|
|
|
3
|
额定短路关合电流（峰值）
|
kA
|
|
|
4
|
额定电流开关性能
|
次
|
|
|
5
|
分闸时间
|
ms
|
|
|
6
|
合闸弹跳时间
|
ms
|
|
|
7
|
开关合（分）闸同期性
|
ms
|
|
|
8
|
内置线路电流互感器变比
|
|
600：1
|
|
9
|
分合闸电压
|
V
|
|
2.2 控制器技术参数（见表2） 表2
|
序号
|
项目
|
规定值
|
备注
|
|
1
|
输入工作电压
|
AC220V
|
|
|
2
|
输入工作电压频率
|
50Hz
|
|
|
3
|
输入工作电压允许波动范围
|
±10%
|
|
|
4
|
整机功耗
|
＜10W
|
|
|
5
|
输出电压（合闸/分闸操作）
|
220VAV/60VDC
|
|
|
6
|
输出控制接点容量
|
60A
|
|
|
8
|
采样相电流输入值
|
0~10A
|
10A以上允许饱和
|
|
9
|
采样零序电流输入值
|
0~50A
|
10A以上允许饱和，50A正常跳闸
|
|
10
|
电量输入值允许采样误差
|
±4%
|
饱和区不作要求
|
|
11
|
分闸闭锁一次电流整定范围
|
120-600A
|
|
|
12
|
相间故障确认时间值
|
0.3S
|
|
|
13
|
零序保护一次电流整定范围
|
0.2~4.0A
|
步长0.2A（0＝退出）
|
|
14
|
零序保护动作延时时间值
|
0.2~2.0 S
|
步长0.2S
|
|
15
|
低电压动作值
|
10~160V
|
|
|
16
|
简单遥控器距离
|
不小于30米
|
|
|
17
|
抗高频干扰
|
IV级
|
GB/T15153.1
|
|
18
|
静电放电
|
V级
|
GB/T15153.1
|
|
19
|
浪涌干扰
|
IV级
|
GB/T15153.1
|
|
20
|
快速瞬变
|
4000V
|
参考GB/T15153.1
|
3．功能与特点
3.1控制器的功能
* LED状态指示
* 分闸电流闭锁
* 相间故障识别
* 事件记录
* 零序保护
* 实时时钟
* PDA测控(AFJK-2003除外)
* 遥控 (注：PDA控制分闸后，遥控合闸无效；AFJK-2003型主遥控分闸后，辅遥控合闸无效）
3.2控制器的特点
* 分合闸回路采用防误动软硬件设计，并具有防跳功能；
* 零序电流可以区分区内和区外故障；
* 遥控分合闸采用了防止误动设计；
* 参数可由编码数字开关设置或掌上电脑设置；
* 参数可由掌上电脑读取(AFJK-2003除外)。
3.3结构特点
a) 控制器为独立防水密封体，圆柱形结构，微机型的继电保护及监控装置；
b) 控制器具有耐候性强、抗凝露的防护特点和体积小重量轻的结构特点；
c) 通过航空接插件及多芯控制电缆与开关本体进行连接，连接可靠性好、防护等级高。
4．线路故障处理
控制器输入信号共四个，A相电流、C相电流、零序电流、PT电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。下表为不同系统的故障处理结果：
|
|
系统接地方式
|
故障点保护处理
|
|
单相接地故障
|
中性点不接地系统用户界内
|
判定为永久接地后立即跳闸
|
|
中性点经消弧线圈接地用户界内
|
|
中性点经小电阻接地用户界内
|
先于变电站保护动作跳闸
|
|
中性点不接地系统用户界外
|
不动作
|
|
中性点经消弧线圈接地用户界外
|
|
中性点经小电阻接地用户界外
|
|
相间短路故障处理
|
用户界内
|
|
|
用户界外
|
不动作
|
状态指示：
TV灯：亮--控制器有电，灭—控制器无电
运行灯：间隙亮—程序运行正常，常亮或常灭—程序不正常
异常灯：亮—自检异常，灭--自检正常
接地灯：亮--零序超定值，灭—零序未超定值
短路灯：亮—相间超定值，灭—相间未超定值；
闭锁灯：亮—控出闭锁,灭—控出无闭锁。
5．安装与连接
5．1柱上安装示意图
分界开关本体与控制器同杆安装，其连接如下图：

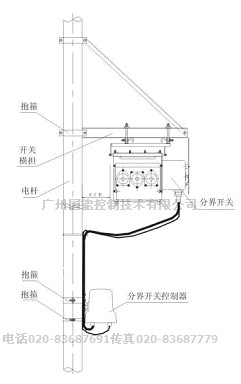

图2：开关与控制器安装示意图
5.2控制器与开关的连接

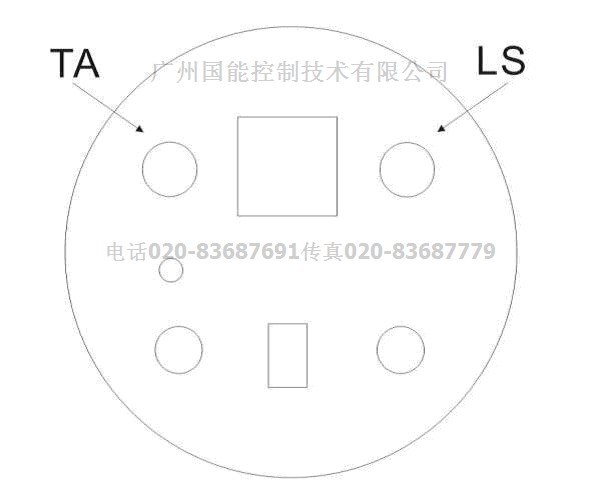

图3：AFJK-2001/AFJK-2003（带分合闸线圈）示意
图：LS为5芯航插,TA为6芯航插
图4：AFJK-2002（只带分闸线圈）接线 图：LS为5芯航插,TA为5芯航插
图5：AFJK-2001/02/03型LS航空插头接线
（其中：CTA为A相CT，CTC为 C相CT，CTZ为零序CT）
图6：AFJK-2002型TA航空插头接线图（FXQ为分闸线圈）

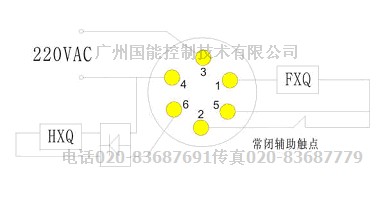

图7： AFJK-2001/03型TA航空插头接线图

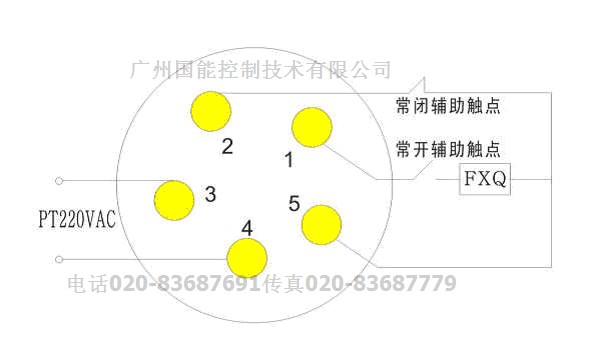

（FXQ为分闸线圈；HXQ为合闸线圈）
6．控制器控制面板

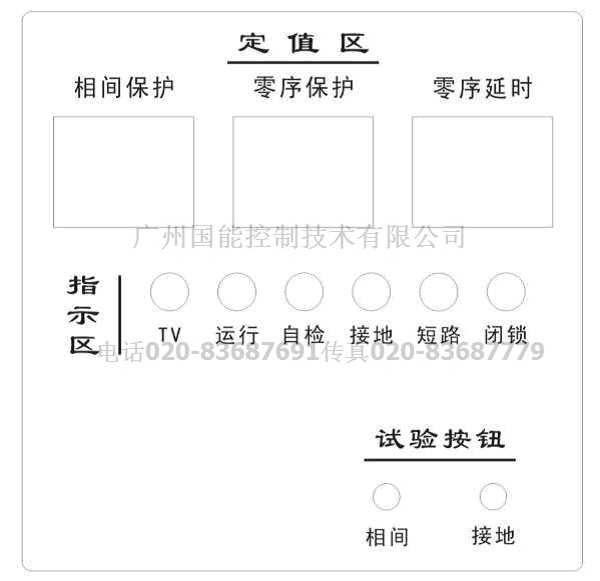

6.1控制面板示意图
6.2按键的使用
按“接地”试验键进行模拟接地故障；按“相间”试验键进行模拟相间故障。6.3 参数设置见窗口盖背面
7．外形尺寸及重量 (单位：mm 重量小于：3..5千克）

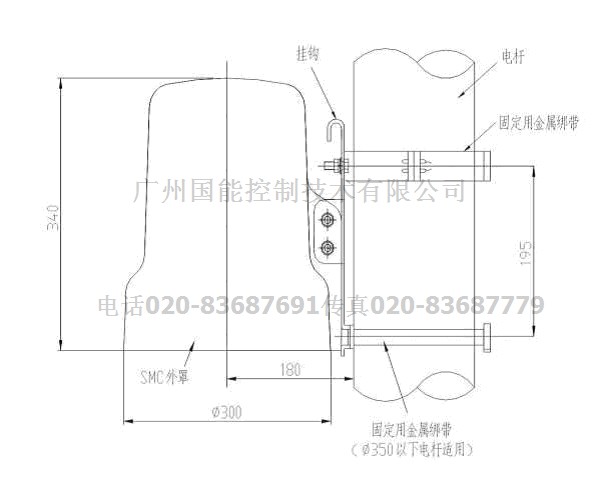

图9：结构外形
8.PDA操作说明

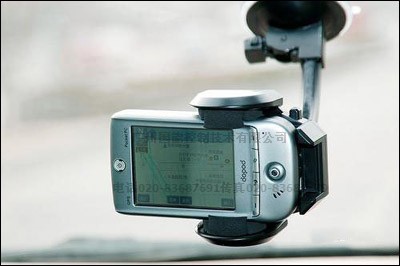

PDA采用宽屏点阵液晶显示，触摸屏操作，操作方式人性化，更简捷，更方便。PDA可完成AFJK-2001/02控制器的所有操作；
图1 PDA功能键图示
8.1 按图1电源开关指示的位置向上拨动电源开关，PDA显示屏会显示如图2所示的
提示框，并按照图中的‘员工’和‘口令’输入用户名及密码；输入正确后，PDA会显示如图3 所示的‘主工作界面’ ；
图2 输入用户名及密码

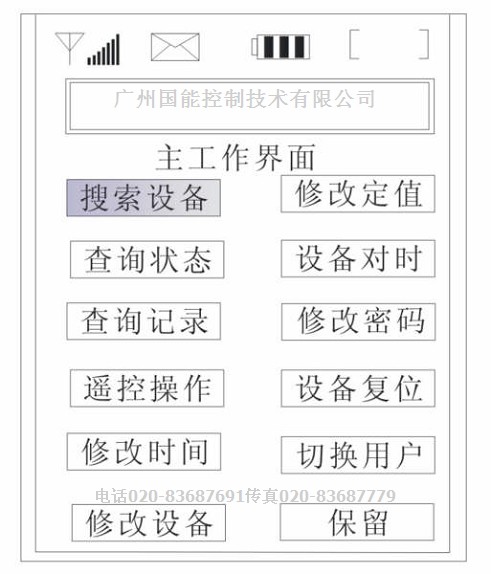

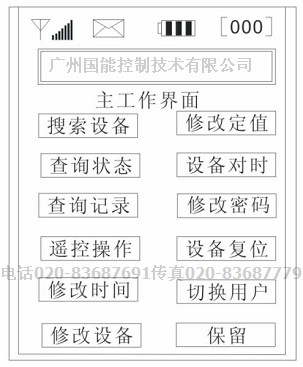

图3 主工作界面

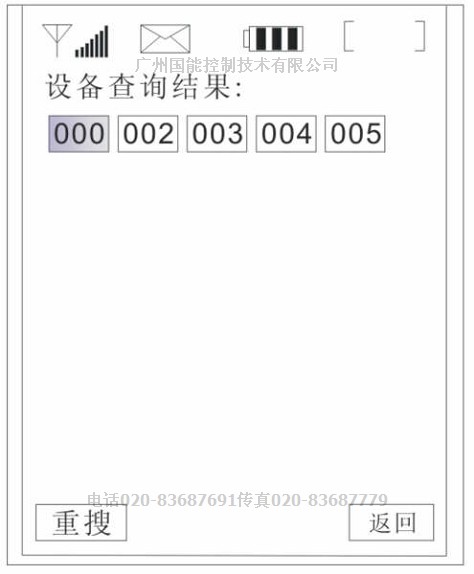

8.2选择‘搜索设备’选项，PDA会搜索处于通信范围内所有控制器，如搜索范围内有控制器，搜到的将如图4所示，选择对应控制器的设备号，进入显示有选中的设备号的主界面窗口。例如，下图4选中的为设备号为‘000’的控制器。
图4 设备查询结果
图5进入对应设备号主界面
图6 设备状态查询结果
图7查询记录结果

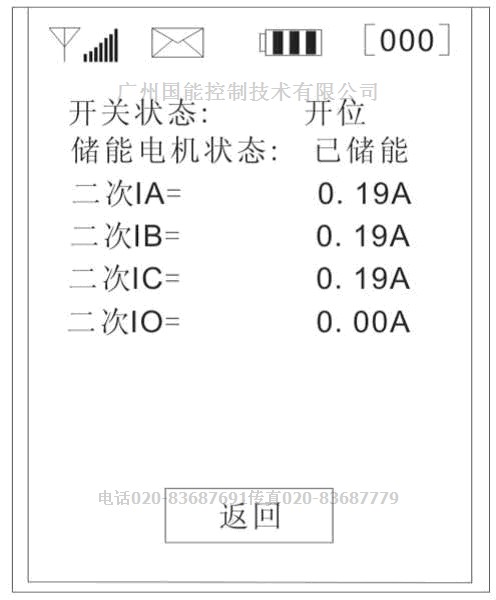

8.3 选择‘查询状态’，显示如图6窗口，此时显示结果为当前控制器的实时状态值。
状态查询结果中：
‘开关状态’为机构处于开或合状态；
‘储能电机状态’是检测电机是否已储能；
二次‘IA，IB，IC，IO’分别对应A相，B相，C相及零序相的二次电流值。

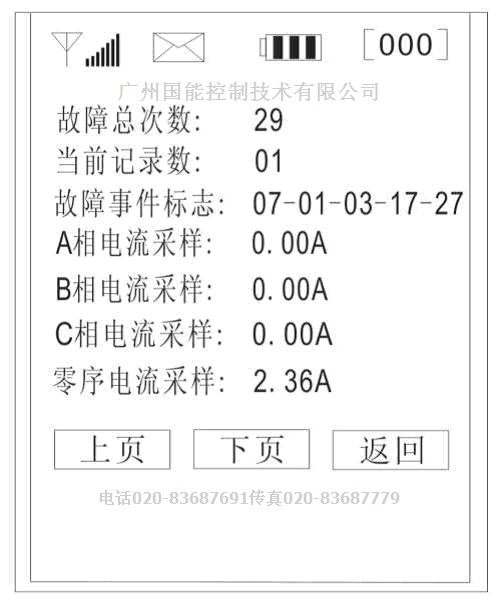

8.4 选择查询记录，显示过去发生过的最近30条故障记录；
记录查询结果中：
‘故障总次数’为发生故障后跳闸的次数；
‘当前记录数’发生的第几次故障；
‘故障事件标志’发生故障的年月日时分；
‘A相电流采样’A相二次电流采样；‘B相电流采样’B相二次电流采样；
‘C相电流采样’C相二次电流采样；‘零序电流采样’零序相二次电流采样；

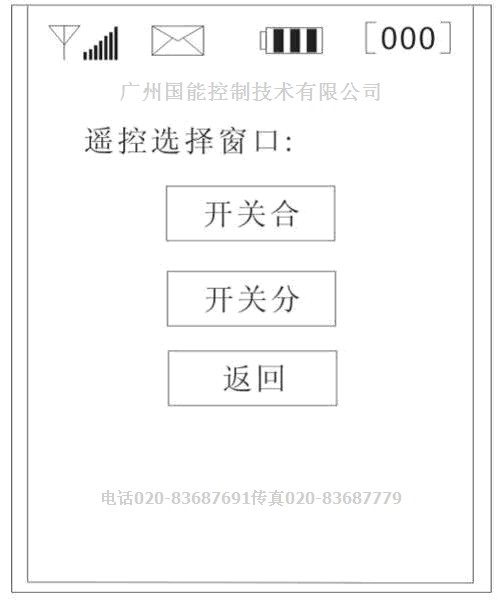

图8 遥控选择窗口

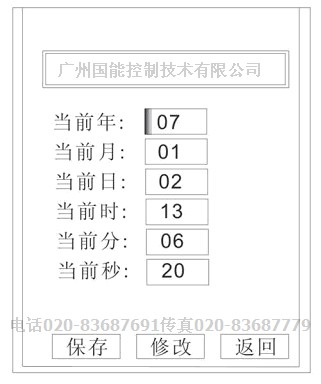

图9 修改时间
8.5 选择‘遥控操作’窗口，显示图8的选择界面。
选择‘开关合’可遥控相应设备号的控制器执行一次合闸操作；
选择‘开关分’可遥控相应设备号的控制器执行一次分闸操作；
选择‘返回’回到主控制界面。
8.6 选择‘修改时间’窗口，显示图9界面。
选择‘当前年’对应的方框,点击‘保存’或‘修改’都可以对PDA的时钟‘年’
进行修改；‘月’‘日’‘时’‘分’的修改办法与 ‘年’设置相同。
图11 修改设备号
图12修改定值
8.7 选择‘修改设备号’，进入如图11的界面。

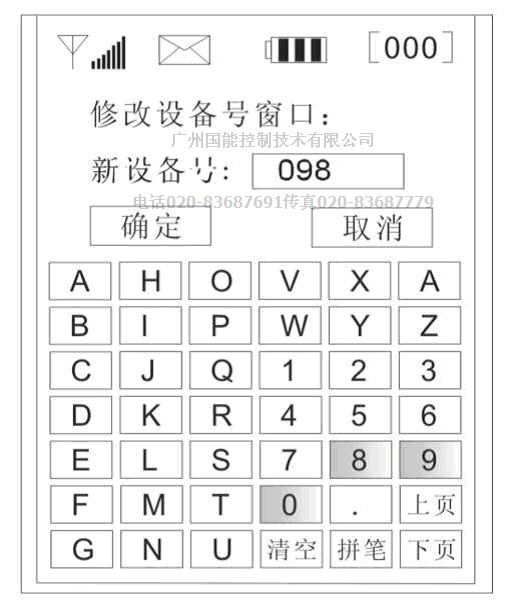

在‘新设备号’栏中输入新设备号，如图输入‘098’点击‘确定’即修改，点击‘取消’返回主界面。
8.8 选择‘修改定值’，进入如图12的界面。

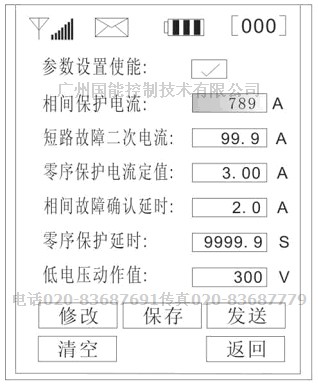

‘参数设置使能’：如点击后显示“√”则说明PDA设置处于使能状态，此时，可
以通过设置PDA的各项参数来改变控制器的设定参数，控制器码盘设置无效；如点击后显示“□”则说明PDA设置处于使能状态，此时，控制器参数以控制器面板上的码盘设置为准，PDA设置无效；
‘相间保护电流’：设定范围（0~999A），修改‘相间保护电流’值如图12B界面；
‘短路二次电流’：设定范围（0~99.9A）；
‘零序保护电流定值’：设定范围（0~9.99A）；
‘相间故障确认延时’：设定范围（0~9.9S）；
‘零序保护延时’：设定范围（0~9999.9S）；
‘低电压动作值’：设定范围（10V~300V）；
修改参数完成后，点‘保存’，PDA提示‘记录已保存’，再点击‘发送’。
8.9 选择‘修改密码’进入图13界面。

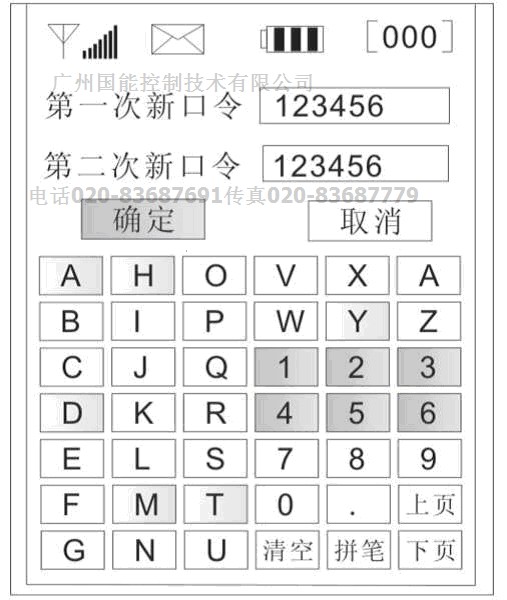

分别在‘第一次口令’和‘第二次口令’栏中输入相同的用户密码，即可修改。

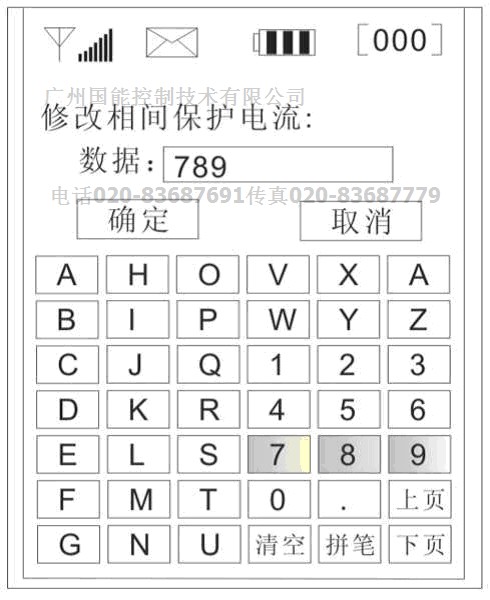

图12B 修改相间保护电流值
图13 修改密码
8.10 ‘设备复位’可遥控AFJK-2001/02控制器实现复位操作。
8.11 ‘切换用户’可实现不同用户对PDA操作。
