红外热成像检测电气隐患检测和判断方法
红外检测技术主要应用于过热型隐患的检测和判定。

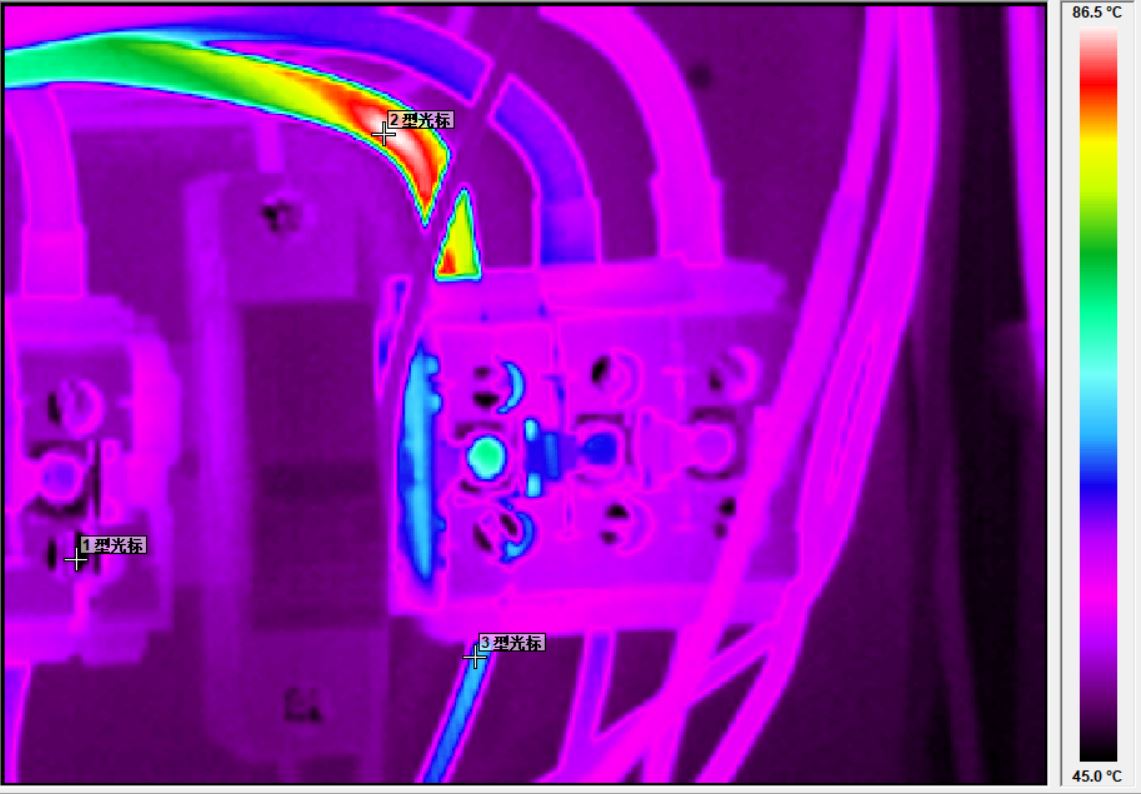

![](/uploadfiles/image/IRnews/802_8_285_t2.JPG)
3.1 电气隐患的检测
电气隐患的检测过程一般为四个步骤:
(1)使用红外热电视或热像仪对一般的电气设备和线路进行全面扫描普遍检查,发现其异常发热部位。对重点电气设备和线路的发热部位摄取热像图;
(2)用红外热温仪对异常发热部位进行测温。测温时,应首先正确选择被测物体的表面发射率,选择适当的参照物确定环境温度,键入环境温度、相对湿度和测量距离等补偿参数并选取适当的温度范围;
对同一测量对象应从不同的方位进行测量找出最高发热点的温度值,对不同的测量对象进行测温时应保持距离一致和方位一致;
(3)记录异常发热电气设备的实际负载电流、发热部位的表面温度以及环境温度;
(4)利用计算机对热像图的温度场进行分析处理。
3.2 电气隐患的判定方法
3.2.1 温度判断法
根据红外测温仪测得的电气装置发热部位的表面温度,同时考虑负载率和连接部分接触电阻的情况,分析可能存在的电气隐患。
此法是为排除负荷及环境温度不同时对红外判断结果的影响而提出的。当环境温度低,尤其是负荷电流小的情况下,设备的温度值并没有超过规范标准,但大量事实证明此时的温度值并不能说明该设备没有缺陷或故障存在,往往在负荷增长之后,或环境温度上升后,就会引发设备事故,形成电气隐患。故对电流型设备还 可采用“相对温差”法来判别隐患存在与否。
“相对温差”是指设备状况相同或基本相同(指设备型号、安装地点、环境温度、表面状况和负荷电流等)的两个对应测点之间的温差,与其中较热测点温升的比值,其数学表达式为
Δτ(%)=(τ1-τ2)/τ1×100(%)(3)
其中:
τ1——温度较高测点的温升,(℃);
τ2——温度较低测点的温升,(℃)。
通常,当Δτ≥35%时,就可以诊断该设备存在缺陷,应予以跟踪监测,必要时要安排计划检修。
